使用方式：
方式一： 測量容器內壓力時，需從容器側壁開口，再焊接一引壓管道，同樣裝截止閥，再與壓力變送器 連接好即可。
方式二： 當被測介質溫度高于75℃時(如鍋爐熱水、循環水)，應在接口處連接一引壓冷卻管，再將壓力 變送器擰入，此時高溫介質得到充分冷卻。如果被測介質溫度過高。普通壓力變送器的壽命將大大縮短。如需高溫型壓力變送器，請訂貨時提出。
方式一： 測量容器內壓力時，需從容器側壁開口，再焊接一引壓管道，同樣裝截止閥，再與壓力變送器 連接好即可。
方式二： 當被測介質溫度高于75℃時(如鍋爐熱水、循環水)，應在接口處連接一引壓冷卻管，再將壓力 變送器擰入，此時高溫介質得到充分冷卻。如果被測介質溫度過高。普通壓力變送器的壽命將大大縮短。如需高溫型壓力變送器，請訂貨時提出。
返回頂部
● 適用介質：水、蒸汽（加冷凝管） ● 工作電壓：24V～±5V DC
● 測量范圍：0～1.0Mpa、1.6Mpa、 2.0Mpa、2.5Mpa
● 輸出信號：4～20mA DC
● 準確度等級：0.2級
● 長期穩定性：≤±0.15%F . S/年
● 溫度范圍：-40～+125℃
● 環境濕度：0～98%RH
● 過載極限：額定量程 3 倍
● 壓力接口：M20×1.5陽螺紋
● 指示表：0～100%指針式指示表（可選）
● 液晶表頭（LCD）4位數字顯示（可選）
●通訊方式：*可選配lora傳輸模塊、NB-iot傳輸模塊、MESH傳輸（含zigbee）模塊、藍牙傳輸模塊。
返回頂部
● 測量范圍：0～1.0Mpa、1.6Mpa、 2.0Mpa、2.5Mpa
● 輸出信號：4～20mA DC
● 準確度等級：0.2級
● 長期穩定性：≤±0.15%F . S/年
● 溫度范圍：-40～+125℃
● 環境濕度：0～98%RH
● 過載極限：額定量程 3 倍
● 壓力接口：M20×1.5陽螺紋
● 指示表：0～100%指針式指示表（可選）
● 液晶表頭（LCD）4位數字顯示（可選）
●通訊方式：*可選配lora傳輸模塊、NB-iot傳輸模塊、MESH傳輸（含zigbee）模塊、藍牙傳輸模塊。
返回頂部
調零位和調滿度：

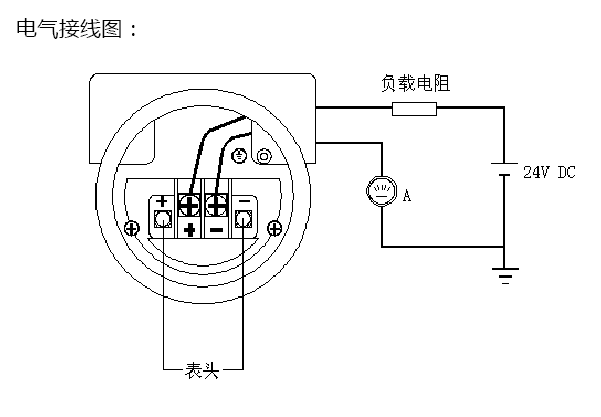

所有變送器出廠時均已檢驗合格，不必現場調試。如需要重新標定，旋開線路板側蓋子，入圖所示：
（1）零位調整：將變送器安裝于標準壓力源上，與二次儀表正確連接，在變送器輸出回路串上一只41/2位以上電流表；此時對應零位壓力值加標準零位壓力，調整變送器“零位”電位器，使儀表輸出為I=4.00mA。
（2）量程調整：零位調整好后，向變送器加滿量程對應壓力，調整變送器“滿度”電位器，使輸出電流I=20.00mA。
（3）重復（1），（2）步驟，直至精度符合要求，裝好變送器。
注意事項：
● 凡供貨產品均帶有產品合格證及使用說明書，請?jiān)敿?xì)閱讀，認真查對后使用，以免用錯；
● 測量壓力范圍不應超出產品所能夠承受最大承受壓力；
● 本產品屬精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打或用尖銳器具捅引壓引；
● 變送器通電后即可工作，但預熱30分鐘后輸出穩定；
● 使用中若發現異常，應立即關掉電源，停止使用，進行電氣檢查，或直接與我公司技術部門聯系。
返回頂部
所有變送器出廠時均已檢驗合格，不必現場調試。如需要重新標定，旋開線路板側蓋子，入圖所示：
（1）零位調整：將變送器安裝于標準壓力源上，與二次儀表正確連接，在變送器輸出回路串上一只41/2位以上電流表；此時對應零位壓力值加標準零位壓力，調整變送器“零位”電位器，使儀表輸出為I=4.00mA。
（2）量程調整：零位調整好后，向變送器加滿量程對應壓力，調整變送器“滿度”電位器，使輸出電流I=20.00mA。
（3）重復（1），（2）步驟，直至精度符合要求，裝好變送器。
注意事項：
● 凡供貨產品均帶有產品合格證及使用說明書，請?jiān)敿?xì)閱讀，認真查對后使用，以免用錯；
● 測量壓力范圍不應超出產品所能夠承受最大承受壓力；
● 本產品屬精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打或用尖銳器具捅引壓引；
● 變送器通電后即可工作，但預熱30分鐘后輸出穩定；
● 使用中若發現異常，應立即關掉電源，停止使用，進行電氣檢查，或直接與我公司技術部門聯系。
