樓宇自動化控制系統的風土人情
發布時間：2017-10-13 16:13
樓宇自動化控制系統的風土人情
何謂風土人情
風土人情，是一個漢語詞匯，顧名思義，風土指山川風俗、氣候等的總稱；人情指人的性情、習慣。總的來說，是指一個地方特有的自然環境和風俗、禮節、習慣的總稱。出自清·文康所著的《兒女英雄傳》第十四回。
樓宇自動化系統也叫建筑設備自動化系統(Building Automation System，BAS），是智能建筑不可缺少的一部分，其任務是對建筑物內的能源使用、環境、交通及安全設施進行監測、控制等，以提供一個既安全可靠，又節約能源，而且舒適宜人的工作或居住環境。建筑設備自動化系統通常包括暖通空調、給排水、供配電、照明、電梯、消防、安全防范等子系統。根據中國行業標準，BAS又可分為設備運行管理與監控子系統和消防與安全防范子系統。一般情況下，這兩個子系統宜一同納入BAS考慮，如將消防與安全防范子系統獨立設置，也應與BAS監控中心建立通信聯系以便災情發生時，能夠按照約定實現操作權轉移，進行一體化的協調控制。而樓宇自動化控制系統作為一個當代最為實用的控制系統技術與本應該只存在文學文章中的“風土人情”一詞又會有什么關系呢？下面我們來講一個簡短卻又經典無常的小故事，畢竟每一個在此行業的前輩大概都會有這么一段劇本雷同的經歷。
俊馬常有，伯樂亦常有
“高小胖”來自東北的一個“大城市”，就是春節聯歡晚會上“本山大叔”常提起的那個城市。他畢業于長春一所大學的“電氣工程及其自動化”專業。它是一個學科涉及廣泛的專業，確不同于“暖通”或者“建環”等專業更具備針對性?，F(xiàn)在想來，那個時候的“高小胖”談不上見多識廣更沒有在某一個領域有“賣油翁”那種“唯手熟爾”的能力。畢業后，找起工作來著實不易。記得那是一個圣誕節的夜里，一份讓人倍感興奮的禮物，電話那邊和藹的聲音“你是叫‘高小胖’嗎？我看見你的簡歷了，我這里是‘北京柏斯頓智能科技有限公司’，祝賀你即將加入到我們的團隊中，你可以1月5日來公司報道......”
智能化行業的“黃埔軍?！?/b>
“北京柏斯頓智能科技有限公司”一個陌生的名字在高小胖腦中乍現后揮之不去。每一個剛剛畢業的大學生當然都會對未來的工作單位先調查一番，當網上出現“國產樓控”、“民族工業”、“造優質產品，創百年品牌”這些詞匯時，相信每一個青年都會像高小胖一樣，打包行李搭乘火車即刻出發，奔赴首都為國家為民族為國產樓宇自動化控制系統技術添磚獻瓦，貢獻自己的一份力量。
初到北京的第一天就有幸見到夏領導，并且得到公司幾位前輩的親自指導和行業介紹。當?shù)弥疽延?/span>30年的樓宇自控行業項目經驗，并且現在許多行業內知名外企公司的高層管理人員都曾經在這家公司學習過、奮斗過，讓我對“柏斯頓”的敬意更加油然而生。夏領導對此一直堅信，大家都是為了智能化技術在國內推廣應用而努力著，只要能讓其更加精湛，讓其發展的更好，“黃埔軍?！庇趾畏粒?

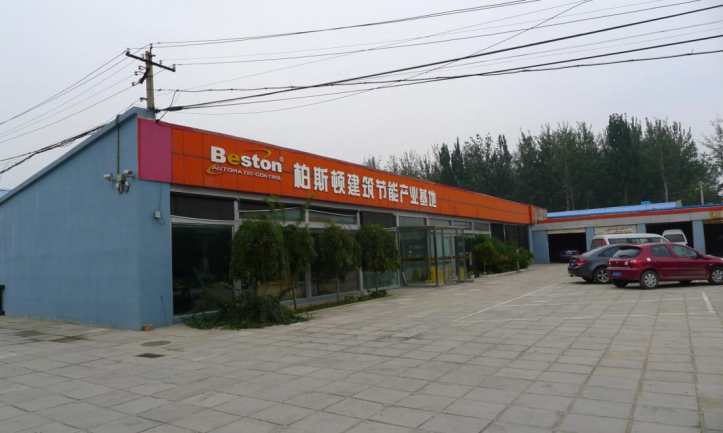

柏斯頓節能產業基地
智能建筑業的盛會
公司作為北京市智能建筑協會副會長單位，每年都會受邀去參加一些行業展覽。剛剛?cè)肼毜母咝∨志陀行覅⒓恿酥悄芙ㄖI(yè)的盛會：“中國國際智能建筑展覽會”。在這里能夠看見許多國內外的樓宇自動化控制技術。例如，江森Metasys系統架構、施耐德的電氣控制系統、西門子可編程序控制器發展史及其產品，以及各個品牌所特有的通訊規約、內部協議、網絡控制架構等等。還有一些關于醫療的環境設備監控系統控制方案、機房工程等?？偠灾谶@盛會上的所見所聞對于剛剛踏上樓宇自動化控制系統技術的高小胖都是新奇的。當然，也有一個疑團在他心中像滾雪球一樣越來越大。
副會長單位證書
謎團
樓宇自控系統的技術核心主要圍繞在暖通環境與自動化控制這兩大學科上，但是其目的更多在于環境參數的優化亦屬于生命科學工程范疇內。既然是一個與生命息息相關的專業，那么就一定要求其技術精益求精，不能有一絲的問題。無論是從能源消耗率、系統穩定性、通訊抗干擾能力、系統快速性、系統準確性、上位機系統功能、下位機執行能力或擴展能力等，都應該從中選擇出最優化的一個樓宇自動化控制系統架構方案。可是目前的行業發展趨勢，倒是有點像“百花齊放百家爭鳴”的意思。在這樣一個“亂花漸欲迷人眼”的科技蓬勃發展的時代里，在這個行業中，的確很難想像我們的“上帝”會如何選擇。直到工作幾年后，隨著工程項目現場工作經驗的慢慢積累，對于此，終于有了深一步的了解......
現場反映本質
在這個行業也算是做了幾年，根據這些現場的情況，高小胖慢慢有了很有意思的發現。關于樓宇自控系統種類繁多這個問題，我們暫且歸類為國產品牌樓宇自動化控制技術與進口品牌樓宇自動化控制技術的比較。每一個人在受到困惑時，總會偏好于探究問題的本質，也就是問題產生的第一個時間點上。那就要談及到我國在樓宇自動化控制系統領域上的幾個重要歷史轉折點，改革開放初期，在中國樓宇自控概念剛剛興起，那個時候由國內清華大學電機系、自動化系、環境系、熱能系等幾大工科共同創建了一支隊伍進行環境監控設備系統的研發工作。依托于“柏斯頓”這個民族工業品牌大約在1988年承接了亞運村五洲大酒店、國際會議中心、凱迪克大酒店、北辰購物中心等樓宇自動化系統工程，真正意義上地實現了我國第一批樓宇自動化控制系統的應用。20世紀90年代，進口品牌進入中國并且沖擊國內樓宇自控系統品牌及其自主研發的技術應用。進口品牌的系統概念新穎、詞藻華麗、技術方案完整、宣傳有方，所以深受國內初步接觸此行業人士所喜愛，風靡一時。主要的工程現場體現在寫字樓、大型商場、機場、軌道交通等重要建筑，而且一般的網絡架構都會采取三級網絡架構控制系統，進行分級管理。不得不承認，在那個年代，這些進口的新穎控制技術的確很吸引人，并且也一直激勵著國產樓宇自控技術的發展。
可是好景不長，畢竟樓宇自動化控制系統的核心技術在于利用電子產品的精確操控代替人力進行環境參數的優化監控管理。隨著時間的推移，一些設備的問題日漸顯現，例如，通訊上不來，溫度漂移、濕度控不住、潔凈度不達標、閥門水錘現象等現場問題頻頻爆出。
更有甚者一些國外品牌的內部架構影響到我國法律所規定的建筑信息安全的要求。
當這些問題開始困擾業主時，樓宇自控系業內曾經極力推崇進口品牌的工程師們開始思考，或許有一些因素被我們所忽略。
高小胖的假設
高小胖看著近幾年公司承接的進口品牌樓控爛尾修復案例的調試報告書和早年公司用自己品牌做的國產控制系統的工程案例，有趣的事發生了。自有品牌的項目現場不要說會爛尾，幾乎都不會有非人為的問題發生。但是那些進口品牌爛尾的樓控現場問題勘查報告上的問題及原因就多了：
1、 溫度調節精度無法滿足業主使用需求，甚至溫度上傳的數值都是無效的（零值或最大值）；
2、 濕度控制中加濕功能形同虛設；
3、 濕度傳感器安裝位置不當，常受潮報廢；
4、 現場動力柜（尤其是變頻器）對控制器干擾影響大，傳感器信號讀取及數據通訊極不穩定；
5、 閥門選配DN200口徑的閥門配一個3000N的執行器，小馬拉大車，空載時尚可動作，一有流量、壓力就不動了；
6、 執行機構控制輸出量與反饋信號不符，誤差可高達30%，無法精確控制；
7、 過濾器或風機的壓差檢測裝置配置錯誤導致無法進行工況報警；
8、冬季工況，因低溫斷路器設備檢測功能原因?qū)е卤砝淦鞅P管炸裂（因為很多廠家的低溫斷路器是單點檢測，而正常是應該有一條檢測帶盤在表冷器上，任何一個點均可檢測防凍溫度）；
9、很多進口品牌的上位機操作軟件二級以下界面非中文，很多業主運維人員不會使用，長此以往陷入尷尬境地；
10、部分暖通設計不夠完善，例如大空間的溫濕度監控在回風上，會導致環境溫度控制的滯后性，小空間的溫濕度監控在送風上，會導致環境溫濕度控制產生振蕩；
11、部分檢測作用的末端元件功能不夠人性化，產生報警后不能有效作出防護動作，時間長久對設備損傷極大而設備癱瘓；
12、第三方系統向樓控系統平臺嵌入時因通訊協議轉換問題系統使用功能部分癱瘓，例如，常用的modbus、bacnet、lonworks等通訊規約亦存在一致性的問題。
以上諸多問題導致自動化控制系統癱瘓，設備啟停及溫濕度調節全靠運行人員手動操作。
近年來接觸到的樓宇自動化控制系統癱瘓的原因包括但不限于以上這些點，總的來說都是因為每個項目的屬性特點所不同，環境不同所導致的控制功能不完善。
結語
樓宇自動化控制系統技術的來源本身就是為建筑物賦予智能化的系統能力，更大部分對于智能建筑內的水、電、氣三大部分進行調節控制。尤其是類似于生命科學中對于空氣的溫度、濕度、潔凈度等進行工藝精度控制或者人體體感舒適度控制。進而在節省人力、能耗等領域?qū)崿F(xiàn)進一步的技術發展。
在“柏斯頓”的工作這幾年，經過“恒基中心項目”、“北京農業銀行總行項目”、“中央黨校項目”、“安聯大廈項目”、“金澤大廈項目”等爛尾樓控改造項目的磨練，高小胖認為不同的國家、不同的氣候、不同的工程現場環境甚至于不同的地域環境風土人情都會對樓宇自控系統產生不同的控制要求。
例如，2014年一則數據標明，美國舊金山流動人口數量大概在85萬左右，中國北京市大概擁有822.6萬流動人口。兩座城市大概差十倍的人口數量，在環境空氣優化處理專業領域受此因素的影響會導致國內對于溫度的調節更加頻繁，制冷量或制熱量的需求更大，能耗更多且對于系統的準確性、快速性、穩定性要求更高。
舊金山是地中海氣候，氣候特點是：夏季炎熱干燥，冬季溫和多雨。而北京是溫帶季風氣候，特點是夏季高溫多雨，冬季寒冷干燥。因為氣候條件不同的原因所導致兩座城市的溫濕度控制方式以及氣候補償方案的不同。
高小胖認為在樓宇自動化控制系統領域，即無意崇洋媚外，亦無意抨擊進口品牌在國內的發展方向，只是這洋洋灑灑的幾千字道出了是一個大學畢業生走進樓宇自動化行業后，在眾多品牌技術發展蓬勃中的學習、感悟和體會，卻道不出中華民族在樓宇自動化控制系統專業技術上的精益求精，道不出國產樓空技術在技術研發中一絲不茍的態度，道不出這幾十年來每一個樓控工程師在無數個日日夜夜里工程經驗的累積有多么偉大。高小胖在“柏斯頓”這個民族工業品牌中成長，學會了遇見問題要抓住重點，更懂得了積累知識要腳踏實地，勤問勤思考，沒有捷徑！
國家、民族有風土人情之分，國家、民族之間相互尊重理解；樓宇自動化控制系統專業亦有風土人情之分，還望每一個在此行業的設計工程師能夠在設計之初考慮好環境因素、系統因素等，“安得廣廈千萬間，大庇天下寒士俱歡顏，風雨不動安如山”，但愿從此天下再無樓控爛尾現場的出現。亦希望我國樓控民族品牌技術能夠蓬勃發展，為國家、為人類的生活環境盡一份力量，我也會為此一直努力著。相信在咱們堂堂大中華的泱泱大國里，未來的樓宇自動化控制技術會更加人性化、專業化、世界化！
北京柏斯頓智能科技有限公司
高從譽
2017.10.02
