新建鐵路德龍煙線某段西站
發布時間：2016-09-22 10:28
一. 工程概況：
本工程為新建鐵路德龍煙線德州至大家洼段濱州西站站房，站房總建筑面積11486.54m，南北長130.7m，東西寬38.3m，共三層，總高度18.0m。

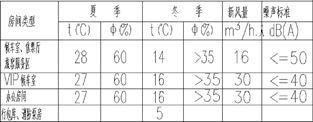

二. 控制參數：
三.控制要求:
1、 本工程夏季采用兩臺電制冷螺桿式冷水機組，單臺制冷量為1023KW，冷水溫度為7/12℃，冷卻水溫度
32/37℃。
2、 冬季采用兩臺板式水水換熱器，總換熱量為
1280KW,提供50/45℃的空調以及地板采暖熱水。
3、 另外，為滿足車站內的信息機房、通信機械室、信號機械室對環境恒溫恒濕的需要，在以上機房?jī)?nèi)設置單獨的精密機房專用空調，共5 臺。
4、 候車室、集散大廳、售票廳等大空間的房間采用低風速大風道全空氣系統，組合式空調機組為雙風機系統，過渡季節可全新風運行，運行節能。
5、 其余生產、生活辦公室等面積較小的房間采用風機盤管加新風系統。
6、 根據區域、功能和使用時間的不同，全樓共設全空氣空調系統11個,新風空調系統4個。組合式空調機組功能段組合形式為：回風機段+分流段+過濾段+光催化靜電介質空氣凈化器+表冷段+風機段。
7、 為滿足候車室等人員密集場所通風清潔、衛生、防疫的要求，除了在全空氣空調機組設置空氣凈化器以外，還在售票廳、VIP 候車室、旅客服務區等盤管系統回風箱處設置光催化靜電介質空氣凈化器，殺菌消毒，同時提高空氣品質。
8、 廁所、制冷機房、水泵間、變配電室等房間設置機械排風系統，其中變配電室設置溫控節能型風機，風機38℃開啟，33℃關閉。
候車室、集散大廳、售票廳外門內門斗處設置熱水型空氣幕。
四. 方案策略：
1、 根據業主對本工程的使用要求及為更多的節省能源，本設計設有與本工程級別相適應的空調通風自動控制系統。
空調冷媒統一由冷凍站提供7~12℃的空調冷水，空調熱媒采用39-45℃熱水，加濕器為濕膜水加濕。
2、 本工程的空調自動控制系統采用直接數字控制系統 (DDC系統)，由中央電腦等終端設備加上若干現場控制分站和傳感器、執行器等組成?？刂葡到y(tǒng)的軟件功能應包括最優化起停、PID 控制、時間通道、設備臺數控制、動態圖形顯示、各控制點狀態顯示、報警及打印、制點狀態顯示、能耗統計、各分站的聯絡及通訊等功能。
3、 冷、熱水系統采用冷、熱量來控制冷水機組及其對應的水泵。
4、 本工程空調水系統為一次泵變水量系統，通過冷水（熱水）供、回水管間的電動旁通閥控制冷（熱水）系統供回水總管的壓差，使系統穩定。
5、 組合式空調機組、新風空調機組的風機控制電動水閥及電動風閥應進行電氣連鎖，啟動順序?yàn)椋核y－電動風閥－電機。停機時順序相反，組合式空調機組、新風空調機組設冬季盤管防凍保護控制。
5.自控設計：
每（多）臺空調、新風機組選用一臺獨立控制器
（BS-4380系列），通風機及排風機按圖紙要求配置 DDC（BS-4300系列）儀表控制柜，冷站系統及給排水各選用1臺控制器加擴展模塊。中控室設在一層，與冷站控制放在一起。
五。控制方案
1.空調機組13 套（二管制）
1). 室內溫度、濕度監測（設置2 只）；
2). 回風溫度、濕度監控；
3). 風機運行狀態； 4). 風機故障報警；
5). 風機手自動狀態；
6). 風機啟/停；
7). 顯示空調機組運行及故障報警
空調機組控制器（DDC）及儀表柜放置于空調機房?jī)?nèi)動力柜旁，空調機組動力柜需設置手動/自動控制轉換開關，每臺空調機都有就地選擇開關來選擇手動/樓宇自動化控制狀態。在樓宇自動控制模式下，樓宇自控系統可按時間表來操作新風機，執行相關的控制程序和聯鎖。在手動模式下，樓宇系統控制功能失效，但監視功能仍然保持。
2. 冷水系統監控包括以下內容:
地下一層設冷凍機組2 臺、板換2 臺、冷卻塔2 臺、冷水泵、熱水泵各3臺等設備。冷機一般由制冷機廠家自帶控制，因此樓宇自控的主要任務是監測供、回水溫度、壓力及旁通控制。冷源的控制系統擬采用BESTON IBS5000控制系統完成全部監測控制功能，制訂如下控制方案：
★冷凍水供/回水總管溫度、各冷水機組出口溫度，冷卻水供/回水總管溫度監測。
★冷凍水供/回水總管壓力監測。
★自動檢測冷卻塔風機、冷卻水循環泵、冷凍水循環泵運行狀態及故障的反饋信號;
★根據集水器和分水器之間的壓差,自動調節供回水平衡閥；
★根據冷卻水回水溫度,自動控制冷卻塔風機的啟動/停止;
★根據冷凍水供/回水溫差,自動判別制冷機應開啟的數 ★現場儀表供電。
★與冷水機組DDC直接通訊（選項、需冷機廠家提供通訊協議）
3. 送排風、節能型智能溫控風機系統監控內容 :
控制要點：
a.監測風機運行狀態；
b.風機故障報警；
c.風機啟/停；
d.風機38℃開啟，33℃關閉（節能型智能溫控風機）性能要點：
1)．當機組有不正常的狀態時，在中央監控電腦會顯示及打印報警，并指出報警時間，送排風機組的報警包括：
風機故障報警；
2)．特別時間表控制，例如用于節假日設備的調度運作。
3)．設備運行時間累計。
4. 空氣幕、玻璃鋼通風器系統監控內容 :
控制要點：
a.監測風機運行狀態；
b.風機啟/停；性能要點：
1)．當機組有不正常的狀態時，在中央監控電腦會顯示及打印報警，并指出報警時間，送排風機組的報警包括：
風機故障報警；
2)．特別時間表控制，例如用于節假日設備的調度運作。
3)．設備運行時間累計。
六. 主要自控設備：
量，給出相應提示（中央站計算機上），或直接控制機（1）直接數字控制器選用了本公司產品：組啟停（需冷凍機廠家提供控制接口通訊協議）, 達到節 DDC儀表柜 13臺；
|
約能源的目的; 其它功能： ★與中央管理機通訊的現場總線接口。 ★就地控制器測量值顯示功能。 |
PLC儀表柜 1臺。 （2）軟件：IBS-5000中央站應用軟件 （3 ) 溫濕度傳感器、壓差開關、低溫?cái)嗦菲骶鶠楸竟井a(chǎn)品 |
