食品藥品檢驗實驗室提升工程
發布時間：2021-02-04 10:27
食品藥品檢驗實驗室提升工程基地位于濟南市高新技術開發區新濼大街2749號,山東省食品藥品檢驗研究院院內?；啬吓R新濼大街,東側為天濼路,南側為已建綜合樓,東側為已建食品藥品檢驗實驗樓,西側為已建動物樓。
建筑類別:食品藥品檢驗實驗樓----裙房部分,該項目建筑面積為:8062.28平方米,其中:地上建筑面積:2563.03平方米,地下建筑面積:5499.25平方米。
本項目擬建建筑主要作為食品藥品實驗配套用房,擬建建筑主要功能包括,食品、藥品、保健品、化妝品理化實驗室的樣品間,其中包括常溫留樣間、陰涼留樣間、冷藏留樣間及冷凍留樣間等,布置于地下一層。地下一層局部作為設備用房為滿足各項實驗設備、實驗室室內環境、環保節能等提供設備條件。地下二層作為車庫,滿足日常機動車停車需求;地上一層主要功能為學術交流培訓用房、圖書室、綜合檔案庫、中藥標本室及食品藥品安全展示廳等實驗配套用房。
2. 系統概述
1、本工程設置一套建筑設備監控系統，系統機房設在檢驗樓一層消防控制室。
2、本工程建筑設備監控系統共用智能網管理平臺。本次設計采用通信總線拓?fù)浣Y(jié)構，現場DDC控制器由通信總線連至通訊控制器。通訊控制器放置于地下室消防控制室內，通信總線采用標準協議（MODBUS\CAN）。對建筑物內部的各種機電設備進行控制，以實現集中管理、節能運行的控制方式。機電設備帶通信接口，納入BA系統管理。
本工程建筑設備監控系統監控包括以下內容：
2 辦公層集中空調系統
2 送排風監控系統
2 給排水監控系統
2 制冷系統

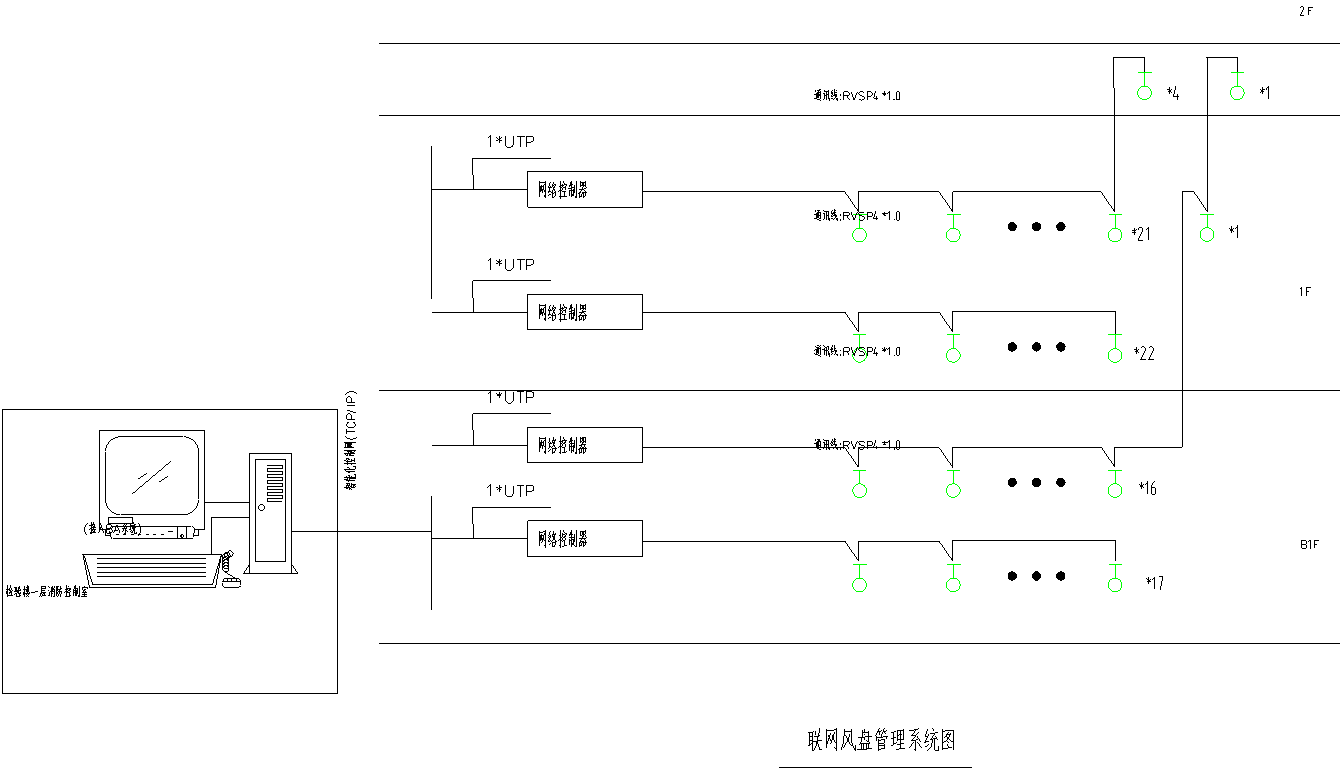

2 風機盤管控制系統

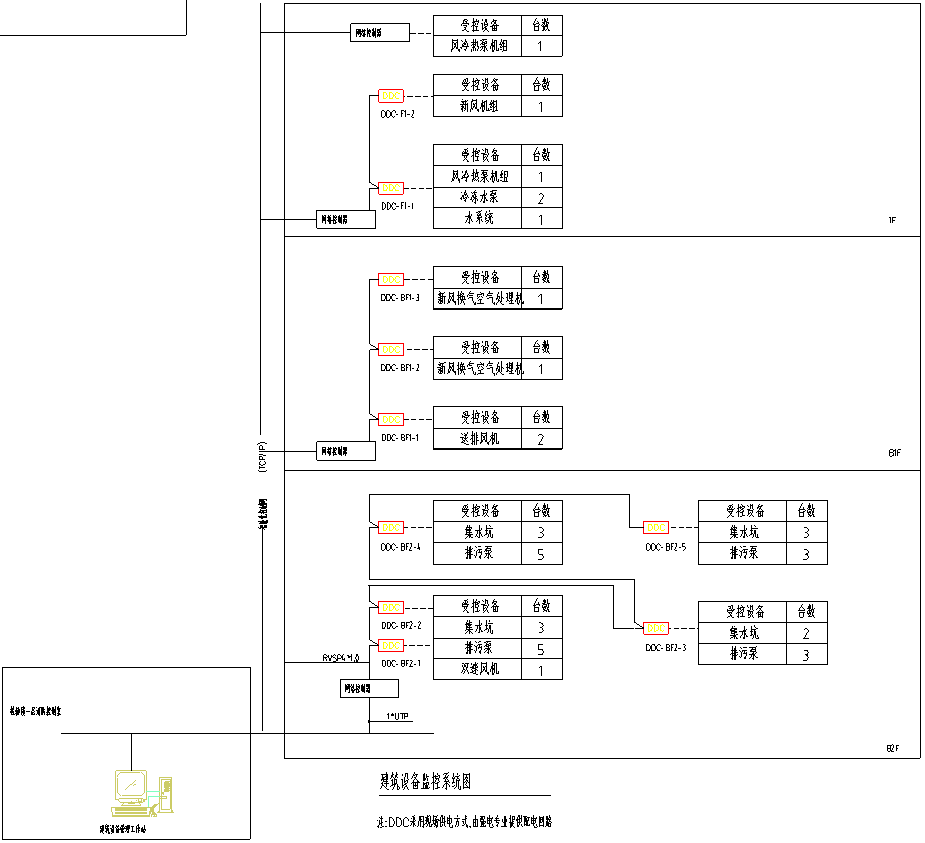

整個項目共設置8臺單口通訊控制器（其中4臺用于聯網風機盤管），10個現場DDC箱，其中包括173個監控接點，其中DI點100個、DO點15個、AI點42個、AO點16個。
3. 系統的網絡結構
本工程建筑設備監控系統（BA系統）采用分布式系統網絡結構，包括管理、控制、現場設備三層。
管理網絡層（中央管理工作站）：管理網絡層由中央主機及外部設備（控制臺、打印機等）組成，完成系統集中監控和各種系統的集成。
控制網絡層：控制網絡層由通信總線和現場控制器（分站）等組成，完成對主控系統的開、閉環控制、監控點邏輯開關表控制和監控點時間表控制；現場控制器包括直接數字控制器（DDC）、分站控制主機、串口接入設備等。
3）現場網絡層：由傳感器、執行器、閥門、風門和變頻器等智能現場儀表以及部分設備或系統自帶成套控制器組成?，F(xiàn)場網絡層設備直接與DDC控制器的數字量輸入（DI）、數字量輸出（DO）、模擬量輸入（AI）、模擬量輸出（AO）等接口連接；部分設備或系統自帶成套控制器，通過通訊總線與消防控制室內通訊控制器連接，與管理主機進行通訊。設備或系統自帶成套控制器提供標準RS-485 通訊接口，并支持標準Modbus通訊協議。
