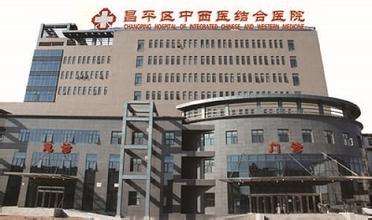

昌平區中西醫結合醫院住院樓建設工程
發布時間：2021-02-04 10:19
1、本工程設置一套建筑設備監控系統，系統機房設在地下室消防控制室。
2、本工程建筑設備監控系統共用智能網管理平臺。本次設計采用通信總線拓?fù)浣Y(jié)構，現場DDC控制器由通信總線連至通訊控制器。通訊控制器放置于地下室消防控制室內，通信總線采用標準協議（MODBUS\CAN）。對建筑物內部的各種機電設備進行控制，以實現集中管理、節能運行的控制方式。機電設備帶通信接口，納入BA系統管理。
本工程建筑設備監控系統監控包括以下內容：
? 冷源系統1套；
? 集中空氣處理系統：新風機組13臺，熱回收新風機組7臺，空調機組4臺；
? 送排風監控系統單元，送排風機20臺；
? 給排水系統，11個集水坑（一坑雙泵）；
? 第三方系統（網關）：中水系統、生活水系統、冷熱源系統、變配電系統、智能照明系統、電梯系統；
整個項目共設置1臺通訊控制器，33個現場DDC箱，其中包括683個監控接點，其中DI點411個、DO點85個、AI點132個、AO點55個。
3. 系統的網絡結構
本工程建筑設備監控系統（BA系統）采用分布式系統網絡結構，包括管理、控制、現場設備三層。
管理網絡層（中央管理工作站）：管理網絡層由中央主機及外部設備（控制臺、打印機等）組成，完成系統集中監控和各種系統的集成。
控制網絡層：控制網絡層由通信總線和現場控制器（分站）等組成，完成對主控系統的開、閉環控制、監控點邏輯開關表控制和監控點時間表控制；現場控制器包括直接數字控制器（DDC）、分站控制主機、串口接入設備等。
現場網絡層：由傳感器、執行器、閥門、風門和變頻器等智能現場儀表以及部分設備或系統自帶成套控制器組成?，F(xiàn)場網絡層設備直接與DDC控制器的數字量輸入（DI）、數字量輸出（DO）、模擬量輸入（AI）、模擬量輸出（AO）等接口連接；部分設備或系統自帶成套控制器，通過通訊總線與消防控制室內通訊控制器連接，與管理主機進行通訊。設備或系統自帶成套控制器提供標準RS-485 通訊接口，并支持標準Modbus通訊協議。
