北京中醫藥大學東方醫院空調系統及相關設施設備更新改造工程
發布時間：2021-02-04 10:15

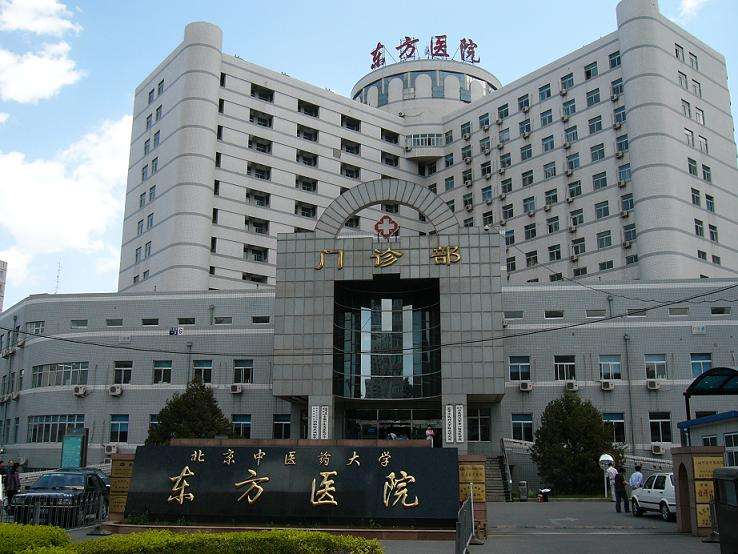

本項目為北京中醫藥大學東方醫院空調系統及相關設施設備更新改造工程,位于北京市豐臺區方莊芳星園一區6號,院區東鄰芳星路,西鄰芳古路,南側和北側為芳星園居民住宅。擬更新設備區域?yàn)闁|方醫院方莊院區門診、病房樓,總建筑面積為38389.40平方米。本次改造范圍為半地下室至四層的空調末端。對本項目的樓宇自控系統業主的希望為先進、可靠、經濟、實用，并要滿足國家建筑信息安全標準。
2. 系統概述
1、本工程設置一套建筑設備監控系統，系統機房設在一層消防控制室。
2、本工程建筑設備監控系統共用智能網管理平臺。本次設計采用通信總線拓?fù)浣Y(jié)構，現場DDC控制器由通信總線連至通訊控制器。通訊控制器放置于地下室消防控制室內，通信總線采用標準協議（MODBUS\CAN）。對建筑物內部的各種機電設備進行控制，以實現集中管理、節能運行的控制方式。機電設備帶通信接口，納入BA系統管理。
本工程建筑設備監控系統監控包括以下內容：
2 冷源系統
2 空調及新風機組系統
整個項目共設置3臺單口通訊控制器（其中2臺用于第三方系統網關），9個現場DDC箱，其中包括327個監控接點，其中DI點156個、DO點96個、AI點6個、AO點11個。
3. 系統的網絡結構
本工程建筑設備監控系統（BA系統）采用分布式系統網絡結構，包括管理、控制、現場設備三層。
管理網絡層（中央管理工作站）：管理網絡層由中央主機及外部設備（控制臺、打印機等）組成，完成系統集中監控和各種系統的集成。
控制網絡層：控制網絡層由通信總線和現場控制器（分站）等組成，完成對主控系統的開、閉環控制、監控點邏輯開關表控制和監控點時間表控制；現場控制器包括直接數字控制器（DDC）、分站控制主機、串口接入設備等。
3）現場網絡層：由傳感器、執行器、閥門、風門和變頻器等智能現場儀表以及部分設備或系統自帶成套控制器組成?，F(xiàn)場網絡層設備直接與DDC控制器的數字量輸入（DI）、數字量輸出（DO）、模擬量輸入（AI）、模擬量輸出（AO）等接口連接；部分設備或系統自帶成套控制器，通過通訊總線與消防控制室內通訊控制器連接，與管理主機進行通訊。設備或系統自帶成套控制器提供標準RS-485 通訊接口，并支持標準Modbus通訊協議。
