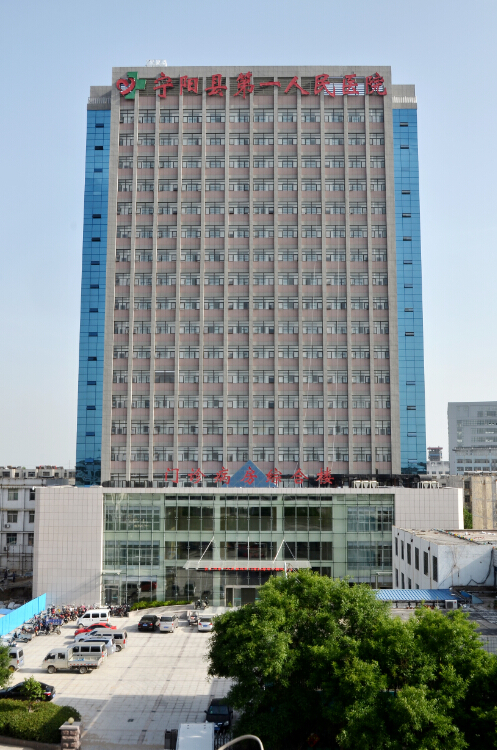

泰安市寧陽縣第一人民醫院中心實驗室改造工程
發布時間：2021-01-22 16:09
（一） 工程概況：
1. 本工程為泰安市寧陽縣第一人民醫院中心實驗室改造工程通風部分。
2. 設計范圍： PCR實驗室通風空調設計（PCR實驗室空調機組FAU-1）。
3. 總計設備就一臺機組，三臺排風機以及室內溫濕度，壓力檢測，沒有上位機，應用觸摸屏控制。觸摸屏放置在走廊中。
（二） 自控設計：
1.PCR實驗室空調機組
設計思想：本項目中PCR實驗室空調機組1臺,。每臺機組配置一臺控制器（BS-M2E BS-M2E-1）進行相應監控。
系統控制方案
（一）機組配置:
1.實驗室區域共用1臺自取新風凈化空調循環機組（FAU-1），直膨式恒溫恒濕自取新風機組，冷源由直膨機外機提供，熱源由空調機組自帶 電加熱模塊提供。
（二）壓差梯度控制:為保證凈化室內的設計壓差值，排風機與送風機聯鎖。
（三）房間送風：
新風口處的防蟲網后送入空調循環機組再經過G4初效過濾器過濾。凈化空調循環機組內設初、中效過濾器，室內送風采用散流器，室內回風口設雙層尼龍網過濾器。送至室內的空氣經過整個過濾過程處理后，充分保證了室內空氣的潔凈度。
（四）排風機說明：
1.緩沖間1、2、試劑準備室、標本制備室共用一臺排風機(PFJ4)。
2.緩沖間3、4、擴增區、測序區共用一臺排風機(PFJ3)。
3.緩沖間5、6、產物分析區一、二共用一臺排風機(PFJ2)。
（五）空調自動控制
1.(全新風空調機組）室內溫濕度控制:通過設在標本制備室的溫濕度傳感器信號傳送到主控制器,主控制器根據此信號依次開啟外機（時間間隔為30秒）以達到溫濕度要求、電加熱的檔位,并同時調節加濕量,以達到室內溫濕度的要求，溫、濕度采集點以標本制備室為準。
2.排風控制:正常使用狀態，排風機與空調箱送風機聯鎖，采用自動延時啟閉控制，開啟于送風機之后，關閉于送風機之前。
3.空調機組和排風機的運行及故障報警。
4.空調機組和排風機的風機、過濾器壓差報警。
5.空調機組風機、排風機啟停連鎖控制。
（六）空調冷.熱源及加濕:
凈化空調：本工程采用凈化空調機組加全空氣低速風管系統，冷源由空調室外機提供，熱源采用電加熱，加濕采用電熱加濕器提供；實驗室區域的凈化空調處理夏季設計總冷負荷為75kw。冬季新風預熱負荷為24kw，冬季空調加熱負荷為32kw，空調總加濕量30kg/h。
項目經理：石逸峰 186 1219 9707
2021年01月04日
