望京國際中心樓控系統改造項目
發布時間：2018-10-31 14:29

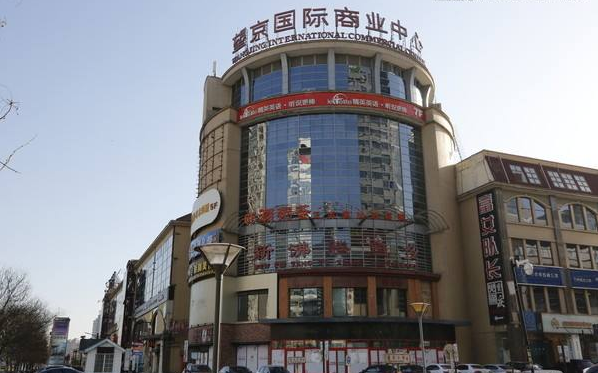

望京國際商業中心位于北京市朝陽區,用地位于北京市東北四環外望京地區,望京街與望京東路交口西側。東臨京密路、首都機場高速及機場快軌,南側為14號線望京南站。原項目分為A 、B、C、D、E、F座,本次改造范圍包括A、B、C、D、F座地上層，以及地下層。
系統現狀
上位機電腦已封存，無法得知所用上位機軟件和具體設備分布情況。
因上一家物業公司不會使用樓控系統，所以冷站的末端設備已拆除且隨意丟棄，造成無法正常運行。
所有控制柜內無具體資料，柜內接線線號無標注，且末端產品已拆除，所以線材無法進行二次改造和利用。
部分控制柜無控制盤且無任何線纜進入箱內，應屬于上一家樓控廠家未施工完。
地下室新風系統、送排風系統因上一家物業公司交接不當，導致現物業公司人員對新風系統、送排風系統不了解，機組數量不詳，且位置不詳。目前基本為停機狀態，地下室保持自然通風，有安全隱患。
鑒于上述存在的問題，進本鑒定原有樓控系統屬于爛尾工程，且由于原有系統廠家及資料都是未知，控制器為施耐德老一代產品，部分更換可維修已不可能，本著“客戶的需求就是我們的目標”的原則，從用戶立場，性價比高的角度出發，因此我司建議將原樓宇自控系統（施耐德）控制器更換為柏斯頓新一代IBS-5000控制系統的BS-4000系列控制器，更換設備的范圍包括如下內容：控制設備（網絡控制引擎、現場DDC控制器、擴展模塊）、軟件系統等相關設備。而末端設備由于原有設備型號均已停產，雖然部分設備暫時仍可使用，但也由于長期未使用和保養，有隨時損壞的風險，我司建議全部更換為柏斯頓同系列新型末端設備。幫助客戶以最小的投入將樓宇自控系統得以恢復，并保持在最佳的工作狀態，最大程度地減少系統投入后的運作成本，從而幫助業主實現效益最大化。
根據原有設計，國家會議中心樓宇自控系統原有功能：
BMS（樓宇自控系統）主要包括：
給排水處理監測與控制
送/排風風機監測與控制
HVAC（空調、冷熱源控制系統）
新風機組、熱回收新風機控制。
實時檢測新風機組、空調機組的溫度濕度情況、過濾器堵塞情況、低溫防凍保護等。同時可以實現遠程啟停控制和智能化管理。
冷凍站（冷水機組、冷凍泵、冷卻泵、冷卻塔風機）的控制由制冷機組廠家負責，預留樓控標準接口接入樓控系統。
小計：
屬監控范圍的設備：新風機組（10臺）、熱回收新風機（8臺）、送排風機控制。
1）現場共有新風機9臺。
|
系統 |
設備名稱 |
數量 |
類別 |
點數 |
點位描述 |
|
空調 |
新風機 |
10 |
監控 |
|
1）送風溫度 |
|
2）冷/熱水閥門控制 |
|||||
|
3）防凍報警 |
|||||
|
4）過濾網淤塞報警 |
|||||
|
5)故障報警 |
|||||
|
6）風機狀態 |
|||||
|
7）風機開關控制 |
對風機運行狀態進行監測與控制（可人工在中央站設定）。
送風溫度監控
按程序定時控制風機啟停、風閥開/關，并檢測狀態及故障反饋信號;
檢測防凍溫度,冬季工況如進風溫度低于報警設定溫度,則自動關閉新風閥、停風機,以防止盤管凍裂；
檢測過濾器堵塞信號,提示操作工及時清洗;
根據送風溫度，調節水閥開度。
新風機組控制器（DDC）及儀表柜放置于對應機組的原位置，盡量不改變接線，新風機組動力柜需設置手動/自動控制轉換開關，每臺新風機都有就地選擇開關來選擇手動/樓宇自動化控制狀態。在樓宇自動控制模式下，樓宇自控系統可按時間表來操作新風機，執行相關的控制程序和聯鎖。在手動模式下，樓宇系統控制功能失效，但監視功能仍然保持。
新風機組的過濾網處均設有壓差開關，由此來測定過濾網是否淤塞。此信號通過DDC控制器反映在中央控制器中，在中控室工作站上提示并打印，通知維護人員進行清理。
2）現場共有熱回收新風機8臺。
|
系統 |
設備名稱 |
數量 |
類別 |
點數 |
點位描述 |
|
空調 |
熱回收新風機 |
8 |
監控 |
|
1）新風溫濕度 |
|
2）送風溫濕度 |
|||||
|
3）回風溫濕度 |
|||||
|
4)初、中效過濾器狀態 |
|||||
|
5）防凍開關 |
|||||
|
6）電子凈化除塵故障報警/啟停 |
|||||
|
7)送、排風機故障報警 |
|||||
|
8）送、排風機風機狀態 |
|||||
|
9）送、排風機風機開關控制 |
|||||
|
10）送、排風機風機變頻控制 |
|||||
|
11）送、排風機風機壓差 |
|||||
|
12）乙二醇熱回收機故障報警/啟停 |
|||||
|
13）高壓噴霧加濕泵控制 |
|||||
|
14）盤管電動冷/熱水閥調節 |
|||||
|
15）新/排風風門控制 |
對新風溫濕度、送風溫濕度、回風溫濕度進行監控，通過采集送風溫度值與控制器溫度設定值進行比較，控制器經過PID運算控制冷/熱水閥的開度，使送風溫度穩定在設定范圍內，通過對冷/熱水流量的自動調節，使冷/熱水流量能夠根據季節的變化和大樓內所需能耗的變化而變化，避免不必要的損失和浪費，進而達到節省能源的目的。
系統通過對送風濕度與設定值比較，將送風濕度控制在設定范圍內。
過濾器積塵報警。設計預設值為50Pa。
風機連鎖控制：風機及水路電動閥同時啟停。
風機運行保護：風機啟動后，前后壓差過低報警，連鎖停機。
根據排風溫度和回風溫度的比較，可檢測熱回收效率。
3）.送排風系統監控內容 :
控制要點：
監測風機運行狀態；
風機故障報警；
風機啟/停；
送排風閥啟?？刂?；
性能要點：
1)．當機組有不正常的狀態時，在中央監控電腦會顯示及打印報警，并指出報警時間，送排風機組的報警包括：
風機故障報警；
2)．特別時間表控制，例如用于節假日設備的調度運作。
3)．設備運行時間累計。
自控設計：
基本按原DDC所控內容與位置配置新DDC，每臺空調、新風機組選用一臺獨立控制器（BS-4382、4390系列）。送、排風機按檢測報告與點表配置DDC（（BS-4300系列）儀表控制柜，共計36套。中控室設在消防控制室。
中控室（中央管理站）功能：
中央管理站可放置于網絡分布所達到的任何一點。一般放置在控制室內。中央管理站可集中顯示室內、空調風道新風、送風、回風口的溫、濕度等所有測控量，以及閥門開度等所有重要信息。中央管理站可連續記錄溫度、相對濕度等重要參數，并保留其數據不少于壹個月。當報警產生時，系統會記錄報警時間及信息。以上記錄可以曲線圖、趨勢圖、數據表等各種方式顯示及手動打印。班報表、日?qǐng)?bào)表、故障即時打印方式任選。
系統實行“集中管理、分散控制”的分布式系統結構。中央管理站除上述功能，還可實現對指定DDC的開機、關機、修改設定參數（多級密碼準入）功能。但全部控制過程均可在DDC級完成。中央站故障或通訊故障不影響現場控制功能。
時間控制：
機組的啟/?？刂瓶砂搭A(yù)定的工作時間表自動完成，自動區分工作日及節假日。時間表的設定可在中央管理站完成。
中央管理站予留有以太網接口，可方便用戶連接其他管理系統。
