中國疾病預防控制中心項目
發布時間：2018-01-17 14:37
1、 項目概述

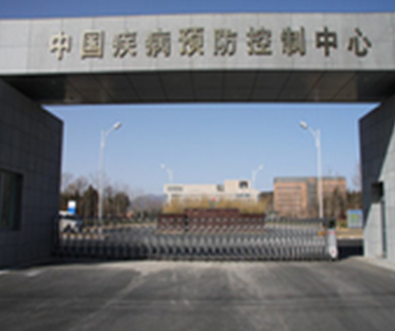

中國疾病預防控制中心位于北京市朝陽區潘家園南里7號；我司于 2016年 承接中國疾控中心動物實驗室空調自控改造項目。我司對項目內的空調、通風、變配電、進行了樓宇自控系統二次深化設計控制；我司為本項目提供樓宇自控系統系列全部產品，并提供系統安裝及調試服務。
2、 測控基本內容：
對位于北京市朝陽區潘家園南里甲7號樓的動物房，共有共有7間屋子和一個套間，需要對其的風量、溫度、濕度、壓力進行測量與控制。
3、 空調機房：
空調系統夏季采用動力站供應的7/12℃冷水作為冷媒，冬季表冷加熱段采用動力站供應的45/40℃熱水作為熱媒，熱水加熱段采用動力站供應95/70℃熱水做為熱媒，電熱加濕段采用電加濕，電加熱段采用電加熱。
設備狀態：
空調系統，該系統的空調器由新風段、初中效過濾段、熱水加熱段、表冷（加熱）段、中間段、電熱加濕段、電加熱段、送風機段、排風機段、乙二醇熱回收段等組成，其中送風機段、排風機段各配有相應的變頻器。
4、 控制參數：
(具體控制參數甲方未提供，以下為我司做其他類似項目參數)
|
機組名稱 |
夏季 |
冬季 |
檢測點 |
控制點 |
||
|
溫度℃ |
濕度% |
溫度℃ |
濕度% |
|||
|
JK-1 |
24±2 25±2 |
40%～70% |
22±2 20±2 |
40%～70% |
新風、送風、室內、排風 |
室內 |
5、 控制系統及儀表選型：
1．為了提高控制的可靠性和精度，同時滿足甲方的性能價格比要求，本著安全、可靠、先進、實用的原則，本系統主要現場檢測及控制（執行）設備選用BESTON公司工業級產品。輔助檢測設備選用引進技術生產的合資產品。硬件可靠，并配有成熟的工藝空調組態軟件。
2．控制系統應具有較高的先進性，符合國際先進標準，不低于同行業現應用設備技術水平，且3~5年不落后。本方案按用戶要求，選擇柏斯頓工業級集散式控制系統。
3．系統二次設計積累了本公司北京動物研究所艾滋病及非典病毒實驗室（1～3期）、北醫三院動物房、北京市免疫中心、北京同仁堂制藥廠（1～5期）、北京京精醫療設備廠、武漢農業大學生物實驗室、航天衛星測試中心等240余個重點工程或相關行業中應用經驗。
4．為減少冗余，提高系統可靠性，本方案的每一環節都自成系統，每臺控制器均可獨立完成本系統的全部監測與控制功能，達到設計的全部指標要求。
5．為保證系統具有高度的可靠性，在多種意外情況發生時系統仍能正常工作，系統設計有二級手動功能。第一級為儀表柜手動操作，可在儀表柜處利用調節旋鈕分別調節閥門開度。第二級為現場手動操作，可在現場電動閥門上用手柄直接進行操作。
6. 安裝有CRT和鍵盤的監視操作站是整個系統的監視控制中心，其主站布置在八層監控室內。中央站接收各個控制器的數據，并實時更新數據庫。用戶可以在中央站了解各系統實時運行情況，在中央站操作可任意查看、控制每一設備，還可調用歷史記錄，對設備工作趨勢進行分析?？筛鶕?jù)實際需要靈活配置系統的各類報表，所有報表均可存儲和打印數據表、條形圖和六種顏色的1至6個變值曲線圖。
中央控制站具有極高的可靠性，運行穩定，界面直觀豐富，便于使用的特點。同時系統自帶數據庫保護措施，每隔規定時間便自動存儲備份系統數據，發生故障能自動報警并保存全部資料。確保系統突然損壞后，仍可恢復。
當中央控制站接到系統故障或報警信號會在屏幕給出提示，還可根據需要設置成電話呼叫，由中央站自動撥通在外地的管理者的電話（予留功能）。
系統采用目前世界最新控制模式即集中管理、分散控制的集散式管理模式，即使中央控制站完全癱瘓，現場控制器也會自行按設定程序自動運行，不受任何影響，決不會發生整個系統癱瘓事故。中央控制站具有極高的安全性，可提供多級密碼供不同級別的人員使用，每人只能使用對應的系統和設備，執行對應的操作。系統同時記錄任何人員使用系統的開始和結束時間，次數及相關情況，便于事后查找分析。
6、 控制系統具備的功能：
1．空調機
空調器監控點內容如下：
1. 新風溫度監測。
2. 新風濕度監測。
3. 新風閥閥位控制。
4. 空調初、中效過濾器堵塞狀態監測。
5. 冷水閥的閥位開度控制。
6. 熱水閥的閥位開度控制。
7. 表冷器后露點溫度監測。
8. 電熱加濕閥控制。
9. 電熱加濕器狀態監測與啟停控制。
10. 總送風管、排風管道壓力。
11. 送風機定時啟/停控制。
12. 送風機手／自動狀態監測。
13. 送風機故障狀態監測。
14. 送風機變頻控制。
15. 送風機運行狀態監測。
16. 送風機變頻反饋。
17. 送風溫度監測。
18. 送風濕度監測。
19. 排風機定時啟/?？刂啤?span>
20. 排風機手／自動狀態監測。
21. 排風機故障狀態監測。
22. 排風機運行狀態監測。
23. 排風機變頻控制。
24. 排風機變頻反饋。
25. 排風機過濾器狀態。
26. 新風機、排風機乙二醇循環泵的啟/停控制。
27. 新風機、排風機乙二醇循環泵的手/自動狀態監測。
28. 新風機、排風機乙二醇循環泵的運行狀態監測。
29. 房間溫、濕度監測。（9個房間）
30. 電加熱器的啟/?？刂?。
31. 電加熱器的手/自動狀態監測。
32. 電加熱器的運行狀態監測。
33. 電加熱器的故障報警。
34. 電加熱器的變頻控制。
35. 高溫報警狀態監測。
36. 房間壓差監測。（9個房間）
37. 表冷后低溫報警。
38. 熱水加熱后溫度監測。
39. 防火閥狀態。
40. 聯鎖保護功能：冷/熱水電動閥、加濕器與送/回風機聯鎖，風機關閉，冷/熱水電動閥、加濕器關閉。送/回風機與中央站防火信號聯鎖。乙二醇熱回收與送風機連鎖，送風機開，乙二醇熱回收開，送風機關乙二醇熱回收關。
其它功能：
1. 被控參數設定值的修改。
2. 手動/自動狀態無擾轉換。
3. 數據掉電保護功能。
4. 自動校正功能，可自動消除長期運行中放大器漂移引起的誤差。
5. 故障診斷和報警。
空調系統配有儀表柜，安置于空調機組旁。智能現場控制器及相應接口電路安裝在儀表柜上，實現就地控制。儀表柜上設有冷（熱）水閥、電加熱器的手/自動轉換開關，放在手動位置，可以由操作人員手動調節現場設備開度。放到自動位置，則能實現全自動連續運行，根據設定值自動調節控制點溫度、濕度，不需要人為干預。每臺儀表柜盤面布置完全一致。風機的手自動轉換開關及啟停按鈕應安裝于各自強電柜中。
7、 控制過程
1.系統的控制：
l 系統啟停：
a) 系統的開機、關機及保護的邏輯控制功能
在系統開機、關機過程中，保證開機時按新風電動風閥、排風電動閥、送風機、排風機的順序開，關機時順序相反。電加熱加濕器的循環水泵與風機聯鎖。乙二醇熱回收與送風機連鎖。
開機是先開新風閥。30秒后開送風機，5秒后開排風機(最大不得大于10秒)
開風機后電加熱加濕時先檢測濕度值，再加濕。關機時先關加濕，再關風機。
b) 送風機和排風機均為一臺，系統運行時，當運行風機發生故障時，關閉故障風機相應的電動風閥。風機開啟和關閉時，同時開啟和關閉相應的電動風閥。
風機故障通過風壓來監測，1分鐘內如監測沒有風，則證明風機故障。(時間只能減少不能增加)
l 系統送風壓差控制：
排風道上選取一個壓差測量點檢測風量。排風的流量通過控制相應的送、排風機的轉速進行調節。在系統初調節時，應確定各風機的初始轉速。在運行中，當流量過高時，減小相應風機轉速；流量過低時，應增大相應風機轉速。
系統的送、排風量應滿足各房間高、低態實際使用情況，以及壓差風量的需要。
l 房間負壓控制功能：
首先每個房間的總送排風量一定，如果控制每一控制單元的排風量，就地有手動調節送、排風量差，使控制單元保持壓差控制；總室內壓力高于設定值開排風機，壓力低于設定值關排風。
房間監控程序：房門開啟時反饋到的壓差不作為房間壓力調節的依據，系統均設置成定風量系統
l 溫濕度控制:
各房間的溫濕度設計參數：
動物房：
夏季： 溫度 24±2℃； 相對濕度 55±15%；
冬季： 溫度 22±2℃； 相對濕度 55±15%；
l 溫度調節：
空調器處理狀態：
夏季，新風經表冷處理狀態點為室內露點溫度：15.5±1.0℃（可調）。
冬季，新風送風溫度（總送風管處）處理到：23±1℃（可調）。
房間溫度控制：通過室內溫度敏感元件調節相應房間的電加熱來實現。
l 濕度控制：
夏季采用室內露點溫度控制冷凍水電動閥開度實現，室內露點溫度為：15.5±1.0℃（可調）。濕度降不下來時，降低表冷器后溫度，房間溫度達不到時開電加熱升溫。
冬季采用電加熱加濕器，相對濕度大于70%時，關閉該設備上的循環水泵，小于40%時開啟。濕度不夠時，提高表冷器后溫度。
不任夏季除濕和冬季加濕都以溫度優先。
在新風管，送風總管及典型房間設溫濕度傳感器，監測溫濕度。
2. 動物房運行工況：
l 正常工藝運行工況：
a) 動物房處于正常工藝運行狀態，動物房對應電動氣密閥打開。
b) 每個動物房設置的切換開關切換至使用態，由操作人員通過中央工作站或現場設置完成，該房間送風變風量閥打開到高風量態，同時調整排風變風量閥保持排風量和房間壓差。
l 節能工藝（低態）運行工況：
a) 動物房處于節能運行狀態，動物房對應電動氣密閥打開。
b) 每個動物房設置的切換開關切至節能態，由操作人員通過中央工作站或現場設置完成，該房間的送風變風量閥關小到節能風量態，同時調整排風變風量閥保持排風量和房間壓差。
3. 安全及報警：
a) 房間壓力在控制室內顯示及報警。
b) 空調機組過濾器阻塞報警：在空調機組初、中過濾器其前后安裝壓差開關，在過濾器阻塞時可在控制室報警。
c) 任何動力設備在運行過程中發生故障，均應在控制室報警。
d) 防火閥接到消防中心信號時自動關閉，空調系統同時關閉。
e) 發生火災時，各走廊的排煙風口及人防排煙系統的排風機打開，運行防排煙系統。
4. 其他：
a) 在控制室計算機屏幕上顯示各被監測房間的溫濕度。
b) 當各溫濕度監測值超過設定的報警上、下限時，報警提醒工藝人員。
c) 工藝人員應可通過計算機操作界面調整溫濕度調節目標和報警限。
d) 所有電加熱器應具有無風斷電保護。
8、中央監控系統
中控室（中央管理站）功能：
中央管理站可放置于網絡分布所達到的任何一點。現暫按放置在控制室設計。中央管理站可集中顯示手術室內、空調風道新風、送風、回風口的溫、濕度等所有測控量，以及閥門開度等所有重要信息。中央管理站可連續記錄溫度、相對濕度等重要參數，并保留其數據不少于壹個月。以上記錄可以曲線圖、趨勢圖、數據表等各種方式顯示及打印。班報表、日報表、故障即時打印方式任選。
系統實行“集中管理、分散控制” 的分布式系統結構。中央管理站除上述功能，還可實現對指定DDC的開機、關機、修改設定參數（多級密碼準入）功能。但全部控制過程均可在DDC級完成。中央站故障或通訊故障不影響現場控制功能。
時間控制：
機組的啟/停控制可按預定的工作時間表及節假日休息時間表自動完成。時間表的設定可在中央管理站完成。
中央管理站予留有以太網接口，可方便用戶連接其他管理系統?？砷_放局域網內5臺終端與中央管理站相連。
