一、項目概況
北京奧林匹克公園中心區（以下簡稱“中心區”）位于北京市的北部，南起北四環路，北至科薈路，西起天辰東路，東至湖景東路，北鄰國家奧運森林公園?？傄?guī)劃面積約97.52公頃；其中重要景點占地面積約86.87公頃，水體面積約9.2公頃，道路廣場面積約40.18公頃，綠化面積約38.96公頃。管理設備總數超過30萬臺套。
二、設計范圍
本次選取13#地埋變電站、9#雨洪泵房、環隧消防泵房、管理中心弱電機房為試點，前端新建DDC、傳感器等機電控制設備進行采集信號，中央站軟件前期為柏斯頓IBS-5000上位機軟件，后期由時代凌宇公司結合三維可視化技術，以一種立體的形式呈現在管理單位面前。
為本項目進行具體的技術分析，并對“中心區”內多項樓宇自控系統進行了二次深化，具體功能如下：
1、機電控制與監測
2、三維建模：
3、漫游功能：
4、傳感器信息顯示：
5、交互功能：
6、報警功能：
7、報警聯動功能
8、視頻監控功能
為本項目進行具體的技術分析，并對“中心區”內工程控制系統進行了二次深化，具體功能如下：
1、地埋變電站
2、雨洪泵房
3、環隧消防泵房
4、管理中心弱電機房
三、系統方案及設計思想
通過本次試點新建系統，管理單位可以一改原先只能靠工人方式到現場巡查維護情況，在后臺管理終端即可對設備進行實時監測、查看設備信息、運行狀況等。如遇突發事件可在第一時間進行處理，大大減少了管理人員的工作強度，提高工作效率。
控制器與現場前端設備（即傳感器、執行機構、設備動力盤箱等）信號聯接線的聯接在機房?jī)?nèi)部完成。DDC控制器在本地對被控設備進行監測與控制，包括實時檢測現場設備的信號，根據控制器里內置的程序?qū)υO(shè)備進行控制，并將設備運行或報警信息上傳給建筑設備監控管理系統中央管理工作站。
IBS-5000樓宇自控系統控制器通訊具有RS-485、CAN、TCP/IP 多端口，采用國際標準Modbus協議，在無需任何網關和協議轉換設備的情況下能夠自由地與其他Modbus設備進行通訊。

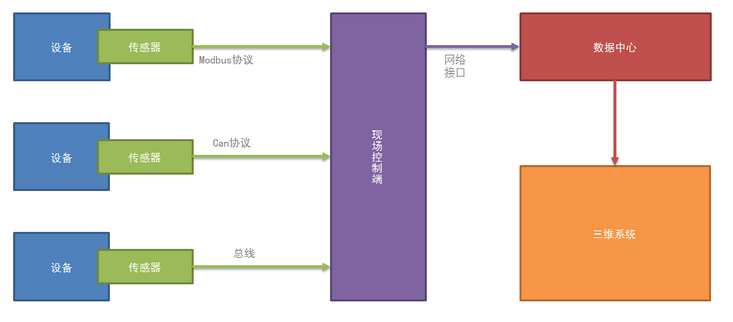

本項目系統方案由兩級網絡構成（總體構架如下圖），一級網絡為原光纖以太網，二級網絡為RS-485通訊接口及MODBUS通訊協議，既可以滿足系統龐大的容量要求，又可以提供高速的通訊能力，使管理人員在中央控制室就可以全面了解本項目?jī)?nèi)的各類設備運行情況，并實時進行控制。
中央站軟件對整個控制系統進行全方位的參數訪問，可實現中央管理數據庫提供對所有設備的控制、報警監測、日程表設置、報告和信息管理，歷史記錄查詢，同時也可以對訪問者進行有授權限制。訪問界面全中文。高中以上學歷的運行人員，經簡單培訓即可熟練掌握。
通過系統的中央管理數據庫提供對所有設備的控制、報警監測、日程表設置、報告和信息管理，歷史記錄查詢。
