東營澳亞乳業有限公司
發布時間：2017-06-20 09:12
一、工程概況
本項目位于山東省東營市河口區仙河鎮興港路以南、新衛東河以西，距離鎮中心6公里,靠近310省道,場地位于頭港路的東北角,本項目用地100153.7m2(150畝),項目主要用于生產酸奶制品及配套設施用房，擬建建構筑物有綜合廠房、辦公樓、動力中心、氨制冷機房、維修間、清洗棚、門衛、水泵房、化學品庫、污水處理站、餐廳、倒班宿舍、室外罐區等,本期建筑總占地面積為3654.72m2,建裝面積為41644.50m2。
經營范圍： 食品生產；乳制品銷售。
其中綜合廠房的主要功能是生產液體奶制品,主要生產工序有收乳與預處理、配料、殺菌、發酵、罐裝及包裝等。
本次設計的內容為給定范圍內的空調、通風系統溫濕度自控控制。
二、設計范圍
1、轉輪熱回收凈化空調 AHU-01-R01
2、板式回收凈化空調機 RHU-01-R01
3、2號廠房公共服務QA空調機組 AHU-2-1.1
4、2號廠房公共服務QA空調機組 AHU-2-1.2
5、AZO空調機組 AHU-2-2.1
6、SPX混料標準化加工車間空調機組 AHU-222
7、罐裝間空調機組 AHU-2-7.1 AHU-2-7.2
8、罐裝間循環空調機組 AHU-2-7.3~7.6
9、倉庫空調機組 AHU-2-9.1
10、門衛室空調機組 HEX08-R01
11、新增加 AHU-12.1
12、新增加 AHU-122

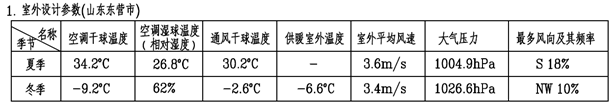

三、控制參數

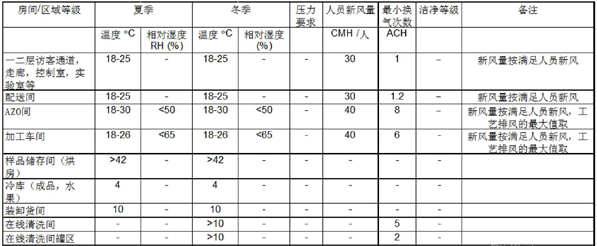

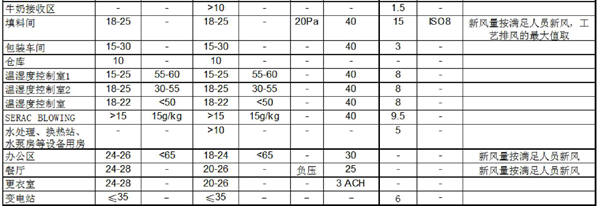

2.室內設計參數（山東東營市）
|
四、控制方案
根據生產需要，本建筑內設置獨立的空調等系統的控制、監測。
控制系統對本建筑內16套空調系統進行集中監控，根據生產區域溫濕度測量值，調節空調系統冷水、熱水電動閥、蒸汽加濕電動閥以滿足區域內溫濕度的設定要求。
五、控制過程
1. 自動開機過程
按下“運行”鍵，DDC自動將表冷閥（夏季）、加熱閥（冬季）預置一定開度，延時30秒后自動啟動風機。最先開新風電動閥，再開送風機，最后開排風機，關機順序相反。
2. 自動調節過程
溫濕度控制策略：
本系統空調機組冷源為7/12℃冷水（供冷期），熱源為60/50℃熱水（供暖期）,接自大樓動力站。
送風量控制
防凍報警
3. 自動關機過程
收到關機命令后，自動關閉加熱閥、加濕閥、表冷閥，延時30秒后關閉風機，同時關閉新風閥、排風機。
中控室（中央管理站）功能：
中央管理站可放置于網絡分布所達到的任何一點。一般放置在控制室內。中央管理站可集中顯示室內、空調風道新風、送風、回風口的溫、濕度等所有測控量，以及閥門開度等所有重要信息。中央管理站可連續記錄溫度、相對濕度等重要參數，并保留其數據不少于壹個月。當報警產生時，系統會記錄報警時間及信息。以上記錄可以曲線圖、趨勢圖、數據表等各種方式顯示及手動打印。班報表、日?qǐng)?bào)表、故障即時打印方式任選。
六、設計思想
系統實行“集中管理、分散控制” 的分布式系統結構。中央管理站除上述功能，還可實現對指定DDC的開機、關機、修改設定參數（多級密碼準入）功能。但全部控制過程均可在DDC級完成。中央站故障或通訊故障不影響現場控制功能。
時間控制：
機組的啟/?？刂瓶砂搭A(yù)定的工作時間表自動完成，自動區分工作日及節假日。時間表的設定可在中央管理站完成。
中央管理站予留有以太網接口，可方便用戶連接其他管理系統。
七、其他功能
1. 自動檢測和顯示風機運行狀態及故障。
2. 冷/熱水閥的手自動轉換及手動開度控制。
3. 與中央管理機通訊的現場總線接口。
4. 現場儀表供電。
每臺空調系統各配有一臺儀表柜，安置于相應空調機房中機組旁。 智能現場控制器及相應接口電路安裝在儀表柜上，實現就地控制。儀表柜上設有冷/熱水閥的手/自動轉換開關，放在手動位置，可以由操作人員手動調節現場設備開度。放到自動位置，則能實現全自動連續運行，根據設定值自動調節控制點溫度、濕度，不需要人為干預。每臺儀表柜盤面布置完全一致。風機的手自動轉換開關及啟停按鈕安裝于各自強電柜中，便于現場人員緊急操作。
項目經理：嚴加彬 - 189 1036 6187
案例整理：王自奪
北京柏斯頓智能科技有限公司
2017年03月28日
