一、項目概況
名稱：富友聯合圣牧乳品有限公司日處理740噸鮮奶乳制品加工基地項目
本工程位于內蒙古省呼和浩特市和林格爾縣盛樂經濟園區盛樂北街路北、內蒙古自治區稅務干部學校東側，總占地面積133004.55m2（199.51畝），主要建設酸奶、奶酪綜合生產車間、收奶站、制冷站、動力車間及辦公樓等建筑物，總建筑面積28910m2，達到日處理鮮奶能力740t（258709.5 t/a），其新鮮酸奶年產量為168000t/a，超濾鮮奶酪年產量為42000t/a
結構形式：輕鋼； 耐火等級：二級；
二、項目涉及范圍
空調機房共設有組合式空調10臺，各機組風量分配及用途如下：
冷熱源 夏季生產車間空調由廠區制冷站提供7/12°C冷凍水；冬季由動力車間提供0.4MPa飽和蒸汽.
根據設計要求，對各工段的室內溫濕度、進行控制。
|
序號 |
設備編號 |
數量 |
風量m3/h |
冷量KW |
預熱量KW |
熱量KW |
加濕量kg/h |
風機功率 KW |
|
1 |
空調機組 JK01 |
3 |
90000 |
350 |
270 |
250 |
220 |
75 |
|
2 |
空調機組 ZK01(新風) |
1 |
80000 |
|
800 |
450 |
|
45 |
|
3 |
空調機組 ZK02 |
1 |
25000 |
85 |
120 |
100 |
|
15 |
|
4 |
空調機組 ZK03 |
1 |
6000 |
32 |
20 |
|
|
3 |
|
5 |
空調機組 ZK04 |
1 |
12000 |
60 |
|
40 |
|
5.5 |
|
6 |
空調機組 ZK05 |
1 |
3000 |
15 |
|
40 |
|
1.5 |
|
7 |
空調機組 ZK06 |
1 |
3000 |
|
|
40 |
|
1.5 |
|
8 |
空調機組 ZK07 |
1 |
10000 |
|
100 |
130 |
|
5.5 |
三、控制參數：(根據設計院圖紙，工藝設計要求)
室外參數：

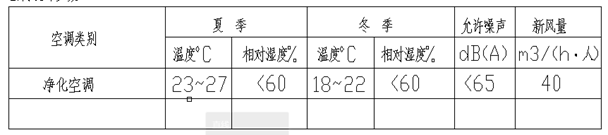

室內設計參數：
四、項目特色
1．為了提高控制的可靠性和精度，同時滿足甲方的性能價格比要求，本著安全、可靠、先進、實用的原則，設計上使用由中央管理站、通訊系統、可編程控制器(PLC)及二次儀表構成的DCS廠房環境設備分布式控制系統?？刂葡到y(tǒng)，主要現場檢測及執行設備均選用西門子產品。
2、現場控制器（PLC）及顯示功能：
本工程共選用10臺PLC控制器，每套空調系統均由1套獨立的PLC控制儀表柜控制。
西門子公司工業系統PLC系列S7-200控制器是為廠房凈化及工藝空調控制專門設計的多功能直接數字控制器。其具有I/O功能點多且可方便的擴充，軟件組態靈活等特點。本工程每臺PLC配有觸摸屏，具有大屏幕液晶中文顯示及軟手動操作鍵，非常方便用戶進行現場操作。每臺控制器均可在脫離主站的情況下獨立完成空調系統的全部監測與控制功能，達到設計的全部指標要求。（本工程不設中央操作站，由觸摸屏直接控制）
3、為保證系統具有高度的可靠性，在多種意外情況發生時系統仍能正常工作，本公司系統產品設計有三級手動功能。第一級為面板軟手動操作，在自動控制功能達不到要求時，可在觸摸屏面板上直接控制風機啟停及調節冷熱水閥開度；第二級為儀表柜手動操作，可在儀表柜處利用調節旋鈕分別調節閥門開度或操作風機、水泵等設備啟停；第三級為現場級手動操作，可在現場安裝的電動閥門上使用手柄直接調節閥門開度。充分的保證了用戶的使用要求。
五、控制方案及功能
根據生產需要、《潔凈廠房設計規范》，冷庫設計規范等，因此在本建筑內設置獨立的空調等系統的控制、監測。
控制系統對本建筑內10套空調系統進行就地監控，根據生產區域溫濕度測量值，調節空調系統冷水、熱水電動閥、蒸汽加濕電動閥以滿足區域內溫濕度的設定要求。
根據會議紀要，機組就地控制，取消上位機控制，留通訊串口。
控制功能
1、自動開機過程
按下“運行”鍵，DDC自動將表冷閥（夏季）、加熱閥（冬季）預置一定開度，延時30秒后自動啟動風機。最先開新風電動閥，再開送風機，最后開排風機，關機順序相反。
2、自動調節過程
溫濕度控制策略：
本系統空調機組冷源為7/12℃冷水（供冷期），熱源為60/50℃熱水（供暖期）,接自大樓動力站。
1.整個空調系統采用PLC控制系統，濕度控制優先。
2.室內濕度控制：PLC接收回風總管內空氣濕度信號。夏季：控制表冷盤管上電動閥開度，調節冷凍水量，保證室內濕度小于設定值；冬季：控制電極加濕器加濕量，保證室內濕度大于設定值。
3.室內溫度控制：PLC接收總回風管上空氣溫度信號，控制再熱盤管上電動閥開度，調節再熱熱水量，保證室內溫度達到設定值。
送風量控制：
PLC接受空調機組送回風總管上壓力信號，調整風機變頻器頻率，保證送風總管上靜壓值恒定。
過濾器設壓差報警：
防凍報警：
工況轉換：
正常運行時,排風電動風閥關閉,新風閥及回風閥開啟,系統為生產運行狀態.
消毒后排風運行時,回風電動風閥F2關閉,新風閥F1及排風閥F3開啟,系統為消毒排風狀態.
3、自動關機過程
收到關機命令后，自動關閉加熱閥、加濕閥、表冷閥，延時30秒后關閉風機，同時關閉新風閥、排風機。
