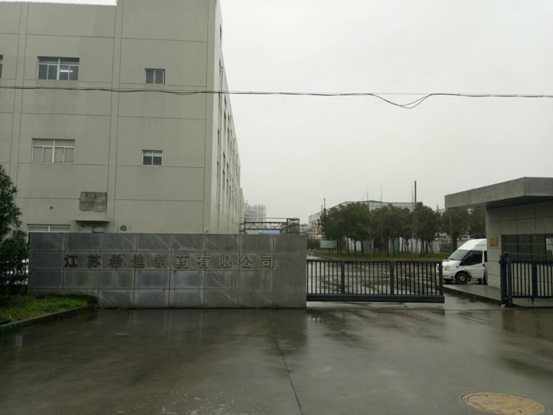

江蘇希迪制藥有限公司
1.工程概況
本工程為江蘇希迪制藥有限公司制藥車間12.00米層高，該區域包括陽性對照室、微生物限度室及相關區域的萬級凈化區，凈化區外圍的更衣、洗衣、記錄、器具清洗存放、滅活等一般區域以及理化室、氣相室、液相室、一般儀器室、稱量室、留樣室等一般化驗室。
2.設計范圍
(a)、本工程共分成2個潔凈空調區域，即兩套凈化空調系統JK-2.01、2.02(D級)
1. 潔凈空調
(a)、本區域內空調系統(JK2-01\2-02)
2. 組合空調機組共2套，分別對集中空調機組溫度測量、控制、巡檢，對相對濕度只要求檢測和顯示。
夏季制冷采用7°C冷凍水，冬季加熱采用0.3MPa飽和蒸汽，冬季加濕采用0.3MPa飽和蒸汽
3.控制參數：(根據設計院圖紙，工藝設計要求)
(1).室外計算參數（江蘇南通）
1)、夏季：空調干球溫度33.5°C;空調濕球溫度28.1°C,通風溫度30.5°C,室外風速3.0m/s。
2)、冬季：空調計算溫度-3.0°C;相對濕度75%,通風溫度3.1°C,室外風速3.0m/s。
(2).室內計算參數
工藝生產中對空調要求如下:
一般區空調 溫度: 18~26°C ; 相對濕度:45~65% ;
4.控制系統具備的功能：
1．空調機
凈化空調器的功能段基本相同，監控點內容如下：
4.1 送風溫濕度監測與控制。
1) 露點溫度監測與控制。
2) 室內溫濕度監測與控制
3) 送風風速監測與控制
4) 空調初、中、中效過濾器堵塞狀態監測。
5) 空調風機運行狀態監測。
6) 空調風機故障狀態監測。
7) 空調風機手/自動狀態監測。
8) 送風機頻率調節。
9) 空調風機啟停控制。
10) 臭氧發生器運行狀態監測。
11) 臭氧發生器啟?？刂?。
12) 冷水閥的閥位開度調節。
13) 蒸汽加熱閥的閥位開度調節
14) 蒸汽加濕閥的閥位開度調節
15) 送風管道及回風管道防火閥狀態檢測
16) 新風閥開度控制。
17) 聯鎖保護功能：冷水電動閥與送風機聯鎖，風機關閉，冷水電動閥關閉。
18) 送風機與中央站防火信號聯鎖，防火信號下傳，風機停止運轉。送風機與防火閥信號聯鎖，防火閥動作，風機停止運轉。
19) 消毒工況：消毒運行時，新風閥開小、關閉排風電動閥，排風機。由臭氧發生器向空調系統內鼓入臭氧，送風機循環并進行消毒?？照{(diào)機組開啟時才可運行臭氧消毒儀,臭氧消毒運行周期由生產工藝決定。
5.控制過程
1） 自動開機過程
根據本工程特點， 按照設計院的工況分區要求，本空調自控系統要求設置以下幾種工作狀態：
1. 工作狀態：
電動新風風閥打開，空調機組開啟,再打開JP排風機。
2. 停機狀態：
先關閉排風設備,再關閉空調機組，電動風閥關閉。
2）自動調節過程
根據室內溫、濕度進行焓值計算，自動工況轉換并根據室內溫濕度控制冷（熱）水閥開度，加濕閥開度， 以達到控制要求。變頻控制：根據送風風量傳感器信號，由變頻器實現變頻控制，達到恒定空調系統總送風量。風量傳感器測量并顯示送風量值。
房間溫濕度控制：
全年室內溫度：室內溫度控制加熱器回水管路上的熱水電動二通閥來達到。當室內溫度偏高時關小熱水閥，室內溫度偏低時開大加熱閥。當關閉加熱閥3分鐘后室內溫度還偏高時，則開大冷水閥門。送風溫度的設定值可調。
室內相對濕度Φ：全年采用固定新風百分比，夏季控制表冷段后的露點溫度來達到。當Φ偏高時，開大表冷器冷水管路上的電動二通閥，當Φ偏低時，關小冷水閥。冬季當室內Φ≤38%,打開蒸汽加濕器管道上的二通電動閥，當Φ達到≤50%時，用干蒸汽加濕器的電動調節閥調節加濕量，使室內相對濕度達到45～65%。送風機停止運行時，立即關閉電動閥。送風濕度的設定值可調。
設計時溫濕度為:夏季取高限,冬季取低限。
初、中、高效過濾器設置壓差開關，當達到終阻力時能自動報警。
變頻控制：
正常運行時，送風機及新、排風電動閥均開啟，空調機組的風機運行頻率，根據風量傳感器信號，由變頻器實現變頻控制。。
3）自動關機過程
收到關機命令后，自動關閉加熱閥、加濕閥、表冷閥，延時30秒后關閉風機，同時關閉新風閥。
