北京大學國際醫院
發布時間：2016-11-03 09:23
一、項目概述及設計思路
本項目的設計范圍主要是包括地下車庫一層~地下三層和5#行政管理用房及單建地下車庫。本項目建成后將體現現代智能化建筑的特點，采用樓宇自動化控制系統對建筑中的機電設備進行監控管理。該系統一方面保證提供舒適、潔凈的空氣環境，另一方面監控和保障各種設備的正常運行。
從統計數據來看，空調系統占整個大樓的耗能在50％以上，而大廈裝有樓宇自動化系統(BAS)以后，可節省能耗約25％，節省人力約50％。
為了將本項目建成一個具有國際先進水平的現代化智能建筑，提供安全、舒適、便利、快捷的卓越服務，建立先進和科學的綜合管理機制，提高辦事效率，我們特別設計了一個具有最新技術、高運作效率、低維護成本、高可靠性和高性價比的樓宇設備控制系統。我們本著以人為本，綜合考慮投資效費比與長期使用及維護成本。
二、本項目特點
本樓宇自控項目由浙大中控總包，浙大中控提供本工程所有西門子自控系統DDC產品，我公司工作范圍為：負責提供末端產品，根據點表系統圖制作儀表柜，現場調試。
三、控制系統方案
本項目是一集樓宇自控及諸多子系統于一體的綜合性智能化建筑。系統設計以滿足標書的要求，采用最先進的技術和系統、根設計院有關圖紙，以技術前瞻性為導向，采用優化的設備配置、運行方案及管理方式，為大樓提供高效率的系統管理，為大樓的機電設備提供良好的運行環境，為大樓提供舒適的工作及生活環境。

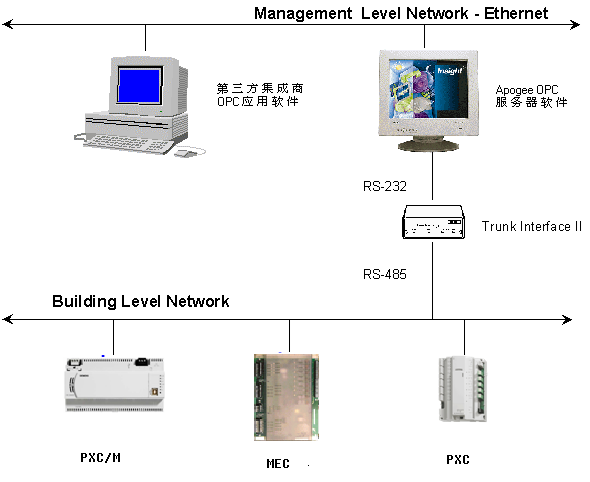

· 網絡管理域：
采用高速以太網組成建筑物的信息主干網，符合TCP/IP協議。
利用OPC技術支持多種開放式協議（包括BACnet、ARCnet、LONTALK），兼容多種標準接口軟件（包括ODBC、DDE等）
可即時訪問多個INSIGH個人計算機圖形工作站，Apogee OPC 服務器技術允許第三方系統利用OPC 客戶端的應用程序?qū)?/span> Apogee 系統實行監測和控制，也可從 Apogee 系統上獲取報警信息和事件記錄，并為系統提供10M波特率的通訊速度，。
· 網絡數據域：
采用以太網結構模塊式智能型控制器PXC、MEC，可完全獨立于中央站工作，作為網絡的節點，實現相互間的雙向通訊和數據交換，通信速率達到10/100M自適應。當系統通訊發生故障時，各個DDC仍然能獨自完成正常的監控功能。
四、系統節能建議
部分節能措施簡單介紹：
A）冷凍水溫度重置
根據室外溫度傳感器或被測量的載荷（直接或間接的），重置冷凍水供給溫度以符合預期的冷凍載荷。
B）按需求控制通風
按需求控制通風是一種通風控制策略，它提供正確的室外空氣量供室內使用者。主動的通風系統控制可以提供室內空氣質量控制的機會。
按需求控制通風作為一種更為先進的控制策略，可以節約非常可觀的能源。
C）變頻泵改造
改造變頻泵不僅降低了能源消耗，而且提供更好的控制，在各種流量條件的情況下保證換熱器溫差。
D）夜晚回設
夜間操作循環使HVAC 設備在無人其間保持區域級管理實現能源節省，保護設施由于溫度引起的損壞。為了在剛有人的時候能保持人員的舒適，夜晚回設和設置共同實現啟動-停止的優化，使該區域溫度精確地回復到使你舒適的范圍。
E）照明改造
可以進行照明系統審計，以確定提高能源效率的機會，并確定提高整體照明質量的優化的系統配置。在制定改造計劃之后，可以進行照明系統交鑰匙改造工程。
F）空冷技術
塔式空冷利用冷卻塔作為主要的冷源補充或著完全抵消冷卻器產生的冷來節約冷卻器的能量。一個盤管式換熱器允許冷卻塔水回路與建筑的冷凍水回路進行熱交換。
G）熱水供水溫度重設
根據室外溫度傳感器或被測量的載荷（直接或間接的），重設熱水供給溫度以符合預期的熱載荷可以實現可觀的燃料節約。
H）最適宜的啟動—停止控制
啟動—停止時間優化控制可以自動調整設備預熱或者根據天氣條件冷卻所需的時間。這個控制可以即將來人的時候自動啟動HVAC 設備。例如，在夏天早晨為了滿足7：30 分冷卻條件需要在6：00 鐘啟動冷卻器、水泵和冷卻塔，它們可能在春天的時候只需要在7：00 鐘啟動就可以了?？刂朴?jì)劃通過歷史數據“學習”啟動或停機的時間。例如，如果有人的時間是早晨8：00，所要求的操作溫度由于戶外氣溫而沒有達到，控制系統將會調整它計算的啟動和停機時間。
項目經理:嚴加彬189 1036 6187
