人民大會堂
發布時間：2016-10-10 08:59
人民大會堂是中國全國人民代表大會開會的場所，是全國人民代表大會常務委員會的辦公場所，是黨、國家和各人民團體舉行政治活動的重要場所，也是中國黨和國家領導人和人民群眾舉行政治、外交、文化活動的場所。大會堂內的樓宇自控系統（BAS），主要提供對建筑內各種機電設備運行情況的監視、控制及管理，可提高管理效率、降低管理成本，節約運行能耗，延長設備的使用壽命，從而達到減少整個建筑生命周期內的費用支出，節約寶貴能源資源，節約物業費用的目的。
由北大青鳥總包的“人民大會堂大冷凍機房及相關區域自控系統改造項目”，最終確定由我司供貨、調試及指導安裝，根據該項目的特點，我們將利用BA系統對建筑物內的制冷系統設備、換熱系統設備、空調及排風系統設備、冷庫系統設備、排水系統設備實行全時間的控制和管理，系統通過集成接口收集、記錄、保存相關設備的重要信息及數據，作到一體化管理，達到提高運行效率、保證人民大會堂內部不同區域的環境需要，同時達到節省能源、節省人力、最大限度延長設備壽命的效果。
本項目采用施耐德BMS系統SmartStruxure BACNet系列來實現樓宇自控相應功能。該系統是目前世界上最為先進的高效能、集成化的BMS系統，該系統根據需要可將大樓的樓宇控制系統、消防報警系統及安保自動化系統集成在Smart Struxure BACNet系統平臺上，并適用于大樓的建筑特點及先進的控制和管理要求，以及與其他供應商系統及OA系統的開放性接口。
本項目BAS系統共有3644個物理點。在設計本監控方案時，根據以上的原則對控制器及其控制模塊進行合理安排，對系統留有足夠的擴充容量，并使控制器保持一定的可擴充性。BAS監控內容具體包括：
中央制冷監測與控制系統（通過網絡級DDC及網絡接口接入BAS）
熱力系統（通過網絡級DDC接入BAS）
換熱系統（通過網絡級DDC接入BAS）
空調設備（通過網絡級DDC接入BAS）
水系統
廳室內環境監測
廳室內風閥控制
排水系統（通過網絡級DDC接入BAS）
冷庫系統（通過網絡級DDC接入BAS）

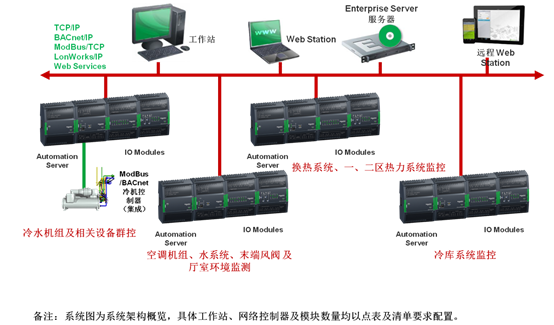

該項目設置1套SMART STRUXURE 企業服務器，13臺工作站，并通過29臺AS網絡控制器帶I/O模塊直接控制大會堂內的冷水機組、空調機組、熱力系統、冷庫系統等。所有配置均嚴格根據甲方點表要求，冷水機組及相關設備使用4臺AS網絡控制器及I/O模塊實現群控，同時每臺AS帶有兩條RS-485總線可以連接冷水機組自帶控制器，通過ModBus/BACnet協議接口讀取冷水機組控制器內部數據，4臺AS共8個集成接口及高端的內部配置充分保證了數據讀取的速度?？照{機組配置10臺AS網絡控制器帶I/O模塊實現一對一控制。熱力系統根據點表需求閥門控制及傳感器監測分別配置一套AS網絡控制器帶I/O模塊，便于現場人員管理需求。冷庫系統根據點表需求配置1套AS網絡控制器帶I/O模塊。
