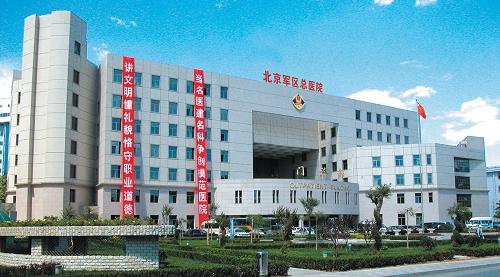

北京軍區總醫院
發布時間：2016-09-19 11:11
一．系統概況
1、空調系統：
住院樓共有15臺空調機組,全部用于控制手術室的回風溫濕度.
使用的下位機控制器是95年的西門子（Landis）“控制單元”.目前國內已無貨源，熟悉其調試的人員很少。原自控系統在多年前就已癱瘓.2006年由西門子公司幫助恢復后,目前在中央管理站只能控制送、回風機啟停和顯示回風溫、濕度,甲方要求能夠恢復最基本的控制功能,由于原系統設計安裝的時間太久,恢復起來比較困難,需由相關技術人員，重新編寫控制程序,在未完全確認可行時，暫不做預算報價.
2、新風系統：
住院樓共有24臺新風機組,每層二臺,分別在東西兩側機房，控制病房的送風溫度。原有下位機控制器也是95年的西門子的控制單元，設計為一控二方式（一個控制單元控制兩臺新風機組）。由于年久失修,全都癱瘓。故此次計劃全部更新，原控制器的控制單元板留做住院樓空調機組控制器維修備用件。
新風機組功能段：:初效過濾段、表冷段、送風段。
控制新風機組的送風溫度。
新風機組監控點內容：
l 送風溫度控制；
l 冷/熱交換器低溫報警狀態監測；
l 風機運行狀態；
l 風機啟/停；
l 新風閥開關控制；
l 調節冷/熱水調節閥開度，水閥的PID控制；
l 冷/熱水調節閥與風機聯動；
每?jī)膳_(tái)新風系統合配有一臺自控箱，安置于新風機房中的動力柜旁。 PLC現場控制器及相應接口電路安裝在自控箱上，實現就地控制。自控箱里設有冷（熱）水閥的手/自動調節轉換板，放在手動位置，可以由操作人員手動調節現場設備開度。放到自動位置，則能實現全自動連續運行，根據設定值自動調節控制點溫度，不需要人為干預。
3、兒研樓：
6臺天加空調，控制器無法確定為誰家的，初步鑒定為實驗級產品，故需全部更換為主流控制器，以便于可與后期工程集中控制。
4、中央站
為了使新改造的新風機控制系統能夠順利調試和可靠的運行，建議為其單獨配置一臺計算機。
1）
自動開機過程
在中央管理站按下“運行”命令，PLC自動將表冷閥（夏季）、加熱閥（冬季）預置一定開度，并打開新風閥，延時30秒后自動啟動風機。
2）自動調節過程
根據本工程特點，根據送風溫度進行焓值計算，自動工況轉換并根據送風溫度控制冷（熱）水閥開度， 以達到控制要求。
夏季：
通過送風溫度與設定溫度之間的偏差值自動調節表冷閥的開度（采用最大偏差控制法），將表冷器后的處理空氣溫度控制在要求范圍內 。
冬季：
通過送風溫度與設定溫度之間的偏差自動調節加熱閥的開度，將處理后的空氣溫度控制在室內溫度要求范圍內。
冷/熱交換器后設低溫?cái)嗦菲?，冬季時，當?shù)蜏財嗦菲鲃?dòng)作，控制器將關閉送風機和新風閥，打開熱水閥，使冷/熱交換器溫度升高，防止冷/熱交換器凍壞，同時通過控制器將故障狀態上傳至中央站，在中控室提示并打印，通知運行人員進行故障排除。
3）自動關機過程
收到停機命令，自動關閉加熱閥（冬季）、冷水閥（夏季），延時30秒后關風機，同時關閉新風閥。
中控室（中央管理站）功能：
中央管理站可放置于原中央站控制室。中央管理站可集中顯示手術室內、空調風道送風溫度等所有測控量，以及閥門開度等所有重要信息。中央管理站可連續記錄溫度、相對濕度等重要參數，并保留其數據不少于壹個月。以上記錄可以曲線圖、趨勢圖、數據表等各種方式顯示及打印。班報表、日?qǐng)?bào)表、故障即時打印方式任選。
系統實行“集中管理、分散控制” 的分布式系統結構。中央管理站除上述功能，還可實現對指定PLC的開機、關機、修改設定參數（多級密碼準入）功能。中央站故障或通訊故障不影響現場控制功能。
時間控制：
機組的啟/?？刂瓶砂搭A(yù)定的工作時間表及節假日休息時間表自動完成。時間表的設定可在中央管理站完成。
中央管理站予留有以太網接口，可方便用戶連接其他管理系統。
北京柏斯頓智能科技有限公司
項目經理：夏飛-136 0136 9494
