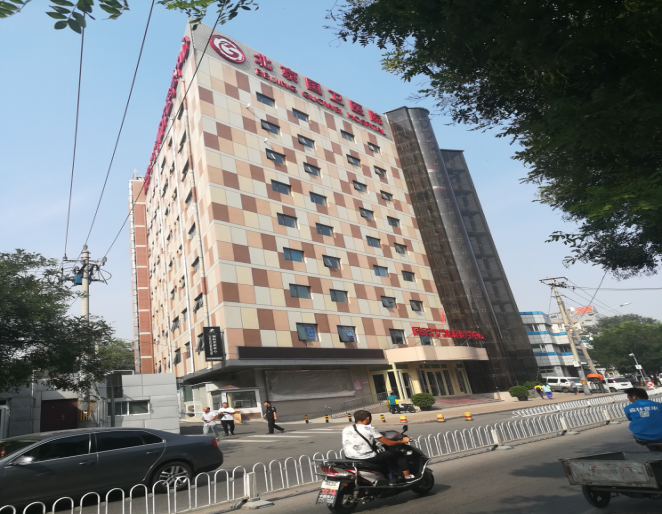

北京國衛醫院IVF手術室
發布時間：2017-09-12 16:56
國衛醫院設計說明
（一） 工程概況：
本工程位于北京市。根據設計圖紙及相關技術資料，安裝國衛醫院清單范圍內的弱電、自控系統所需的各前后端系統相關設備，提供并安裝連接前端到后端所需各種線纜并為上述線纜提供并安裝敷設電線管、支架等，根據相關技術資料，提供各系統的現場調試并確認。
（二）通風空調系統
1、 空調系統及冷熱源方案：
本工程為人工輔助生殖手術室凈化工程，對于空氣品質要求嚴格，其中以胚胎培養、精液處理、胚胎冷凍等房間為核心區域。根據現場條件及實際使用要求，為保證建筑面積有效利用率，機房面積有限等條件，本工程空調系統分區如下：
1.核心區域（胚胎培養、精液處理、胚胎冷凍等）獨立設置凈化空調系統。為了保證核心區域24小時運行狀態，本潔凈空調機組采用雙冷熱源系統。該系統一用一備，組合式空氣處理機組內同時配置水冷表冷器和直接膨脹式表冷器。當其中一個系統出現問題，控制系統切換到另一個系統，保證系統安全運行。所選用空調機組的最低啟動溫度為-15度，完全滿足北京要求冬季機組啟動要求，同時機組內配備輔助電加熱系統。通過以上措施，保證機組24小時穩定運行。（該凈化空調系統成為系統一）
2.其他區域（非核心區）設置一套凈化空調系統。為保證系統安全節能運行，每個房間設置定風量閥。保證房間送風量不會隨系統變化而改變，同時空調機組采用變頻風機。當試管嬰兒區域或人工授精區域不同時運行時，可關閉主管閥門，風機自動變頻減少送風量，以達到節能效果。（該凈化空調系統成為系統二）
3.凈化風管的走向：
系統一：培養室2→培養室1 →IVF精液處理→胚胎精液庫
系統二：人工授精手術室、男女更衣緩沖間、穿刺等。（該系統并行線路較多，詳情見圖紙）
2、 溫濕度控制方案：
本工程采用PLC控制系統。
（1）溫度控制：室內溫度通過供回水管道上的比例積分調節閥來調節流量系統流量來控制室內溫度。在系統回風管道上設有溫度傳感器，通過溫度傳感器檢測室內溫度傳輸?shù)街醒胩幚砥?，中央處理器通過反饋把調節信號傳輸?shù)綀?zhí)行器（比例積分調節閥）。通過調節閥的開啟度來控制室內溫度。當系統切換到氟利昂系統時，室外機配備兩臺壓縮機，通過改變壓縮機數量來調節供冷量。
（2）濕度控制：本工程夏季除濕采用表冷除濕方式，空氣通過表冷氣降溫結露除濕，除濕后經過電再熱把空氣處理到送風狀態。已達到室內溫濕度平衡。冬季采用電極加濕，在回風主管上設置溫度傳感器，由傳感器把信號傳遞給中央處理器，通過執行器控制加濕器的加濕量，保證室內濕度平衡。
3、 組合式空氣處理機組控制方式
溫度控制：在盤管上增加線性水流量調節閥，根據回風溫度調節水閥開啟度；
濕度控制：根據回風濕度控制加濕器起停；
壓差報警：初、中效安裝壓差開關；
電再熱器：（根據選型后確定調節）
遠程報警指示：（在核心區直膨機組回風增加一個溫度傳感器）
新風口密閉閥上加開關量執行器（主要作用是防塵）。
項目經理：嚴加彬 189 1036 6187
技術支持：宋 然
北京柏斯頓智能科技有限公司
2017年09月08日
