中國航空工業集團公司三O四所
發布時間：2016-09-12 13:54
1.工程簡介：
本工程為中國航空工業集團公司三O四所23號計量實驗室改造，建設地點在北京地區。建設規模：總建筑面積約2200方米。使用功能為計量實驗室。層數：地上一層。
該系統包括組合式空調機組2套，即：K-1、K-2 新風機X-1；冷站一套。
空調系統夏季采用動力站供應的7/12℃冷水作為冷媒，冬季采用動力站供應的60 ℃熱水作為熱媒

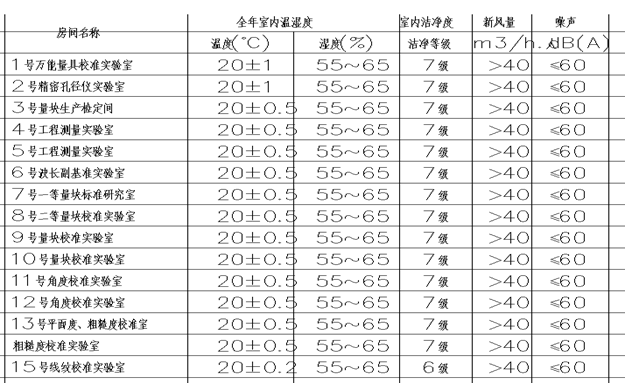

設計參數：
2.控制方案：
工作模式分為三種：
?正常工作模式：空調機組全開，房間溫濕度投入自動控制。
?值班工作模式：通過變頻器使用空調機組在30-100%送風量之間運行，以維持潔凈室內的正壓。
?假日模式：此時，關閉空調系統，待上班前夜間換入正常工作模式進行自凈。控制過程：
1）自動開機過程
按下“運行”鍵，DDC自動將表冷閥（夏季）、加熱閥（冬季）預置一定開度，并打開新風閥，延時30秒后自動啟動風機。
2）自動調節過程
根據本工程特點， 按照車間溫濕度要求設定送風溫濕度，并根據送風溫濕度控制冷（熱）水閥開度，加濕閥開度， 以達到控制要求。
?夏季：
在室外溫度高于22℃時，由PLC直接控制壓縮機的啟停，使中央空調送風溫度達到設計要求20℃±1.0℃，由PLC對送風管道 KW電加熱器進行二次調節。將送風溫度控制在18℃±0.5℃（基準點可根據現場情況更改）。對高精度房間，由房間高精度溫度傳感器檢測值對進風口電加熱器進行微調，以保證檢測點溫度在20℃±0.5℃范圍內。夏季當室內濕度高于80%時，系統自動將蒸發器后的溫度降到露點溫度進行除濕，如濕度過大，蒸發器無法滿足負荷要求，則自動關小新風閥以降低負荷。
?冬季：
使用室外新風直接降溫，然后由PLC對送風管道 KW電加熱器進行二次調節。將送風溫度控制在18℃±1.0℃。室內濕度小于設定值時，打蒸汽加濕閥加濕。對高精度房間，由房間高精度溫度傳感器檢測值對進風口電加熱器進行微調，以保證檢測點溫度在20℃±0.5℃范圍內。
?過渡季：過渡季控制過程同冬季。
?變頻及房間正壓控制：
根據測得的送風風速與設定值的比較調節送風機的變頻輸出，使總送風管的送風量恒定，房間正壓由新風閥開度控制。
3）自動關機過程
收到關機命令后，自動關閉加熱閥、加濕閥、表冷閥，延時30秒后關閉風機，同時關閉新風閥。
